Risposta:
Gli svincoli lineari sono definiti da una linea aggiuntiva generata dal software. Il background teorico degli svincoli lineari è descritto in questo articolo della Knowledge Base.

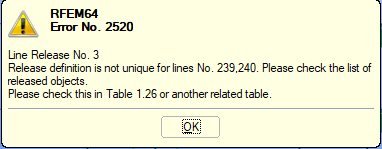

Per una spiegazione dettagliata dell'errore, vedere il file del modello allegato a questa FAQ. Per lo svincolo lineare nr. 3 è necessario impostare un nodo di definizione: Se il software generasse un nodo virtuale aggiuntivo, la Superficie 2 verrebbe distrutta.
Immagina il seguente scenario:

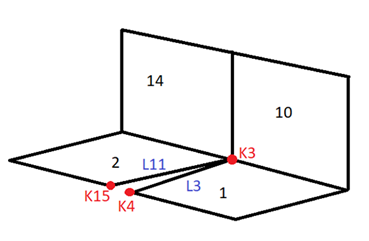

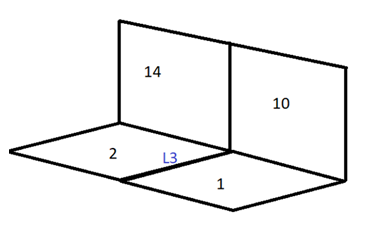

Hai quattro superfici 1, 2, 10, 14 (vedi Figura 02). Quando si definisce uno svincolo lineare sulla linea 3, apparirà come mostrato nell'immagine 03. Poiché la superficie 2 verrebbe distrutta da ciò (poiché la linea 6 è la stessa per la superficie 2 e la superficie 14), la linea 6 deve iniziare dal nodo 3 e dal nodo generato (vedere la figura 04).
Qui è dove è necessario il nodo di definizione. Se manca, il software mostra l'errore.
