Risposta:
In RF-JOINTS, viene eseguita una verifica idealizzata di un collegamento in acciaio secondo la norma, che non può essere facilmente confrontata con un calcolo EF esatto. Die Ergebnisse von numerischer und analytischer Nachweismethode unterscheiden sich insbesondere aufgrund von den getroffenen Vereinfachungen und Annahmen.

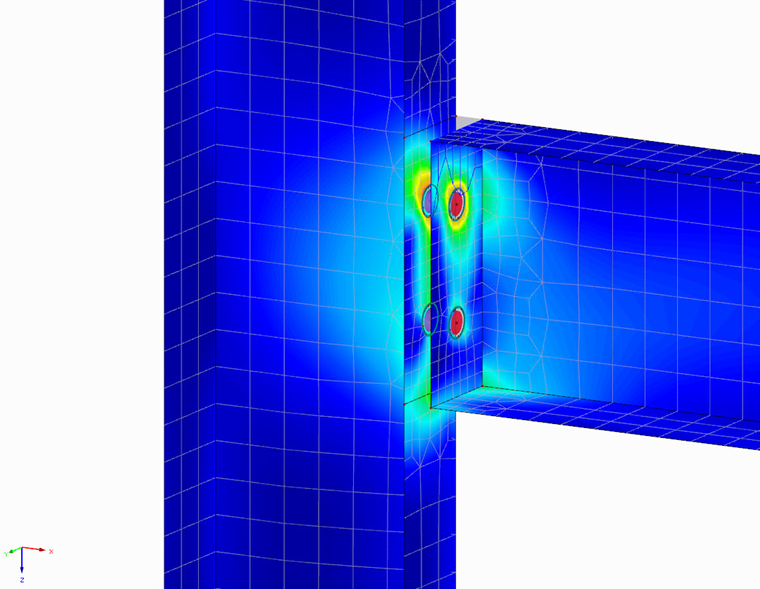

So müssen beispielsweise die folgenden Punkte bei der Berechnung eines Anschlusses als Flächenmodell bedacht werden:
- Berücksichtigung bzw. Ausschluss von Reibung/Druck/Zug innerhalb des Kontaktvolumens (Register "Kontakt") sowie bei den nachmodellierten Schrauben
- Berücksichtigung von Schnittgrößen und Verformungen innerhalb nachmodellierter Stirnplatten oder Ähnlichem, wodurch in der FE-Berechnung eine Umlagerung der Schraubenkräfte stattfindet (im Gegensatz zum idealisierten Nachweis in RF-/JOINTS)
- Gleichmäßige Lasteinleitung in das FE-Modell z. B. mithilfe von Starrstäben/Starrflächen wie im Fachbeitrag FEM-Modellierungsansatz biegesteifer Anschlüsse beschrieben
Zum diesem Themenbereich finden Sie auf unserer Website einige Webinare und Fachbeiträge (siehe untenstehende Links).
