Question
Je souhaite modéliser une barre filetée sous forme de solide 3D dans RFEM. Est-ce possible ?
Réponse:

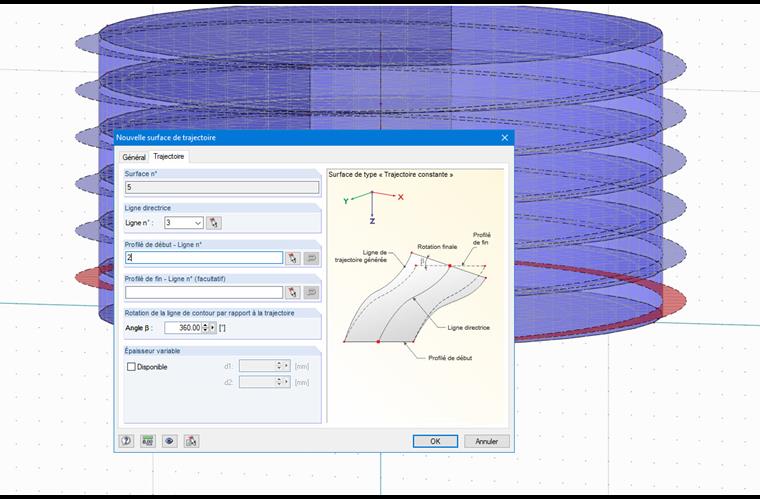

Il n'est pas possible de créer un filetage à l'aide d'une fonctionnalité du logiciel. Vous devez le créer géométriquement à l'aide de nœuds et de lignes. Le logiciel offre la possibilité de créer des enroulements à l'aide de surfaces de type Trajectoire. Vous pouvez cependant utiliser les fonctions Copier et Rotation pour atteindre votre objectif.
