Frage
Ich möchte in RFEM eine Gewindestange als 3D Volumenkörper modellieren. Ist das möglich?
Antwort:

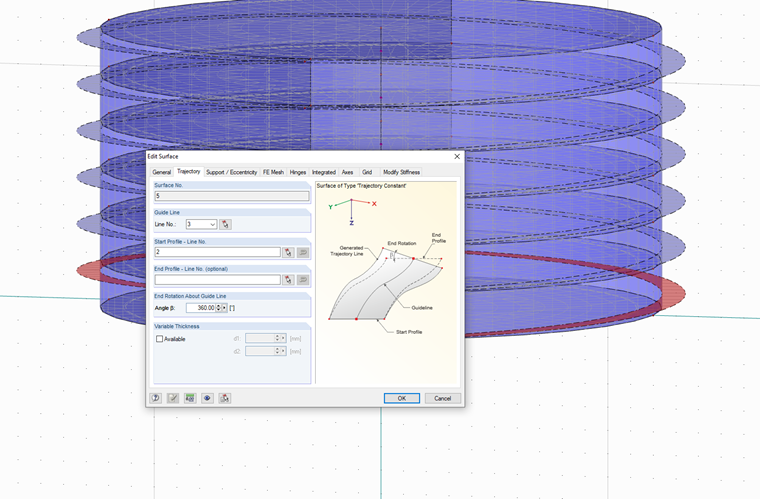

Ein Gewinde lässt sich im Programm nicht mittels einer Funktion erzeugen. Hier müssen Sie dies geometrisch über Knoten und Linien erzeugen. Im Programm besteht dazu die Option mittels Trajektorienflächen die Windungen zu erstellen. Dabei haben Sie aber die Möglichkeit mit Kopieren und Rotieren ziemlich schnell zum Ziel zu kommen.
