Вопрос
Я хочу смоделировать резьбовую шпильку в программе RFEM как 3D тело. Это возможно?
Ответ:

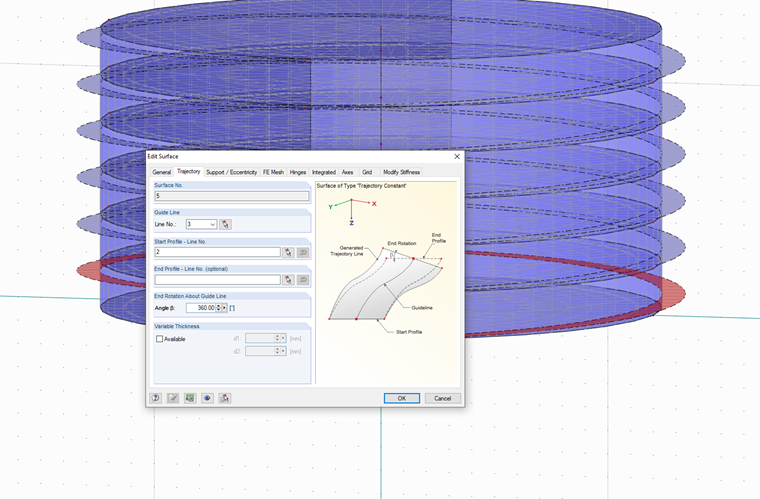

В программе нет функции, которая может создать поток. В таком случае необходимо создать его геометрически с помощью узлов и линий. В программе предусмотрена возможность создания резьбы с помощью поверхностей траектории. Тем не менее, вы можете достичь своей цели относительно быстро с помощью функции «Копировать» и «Повернуть».
У вас есть какие-нибудь вопросы?
![Варианты отображения результирующих значений](/ru/webimage/010258/3042977/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Um eine übersichtlichere Darstellung der Ergebniswerte zu erzielen, können verschiedene Einstellungen vorgenommen werden. Einige Anwender stört beispielsweise der weiße Hintergrund in den Textblasen. Dieser Hintergrund kann in den "Anzeigeeigenschaften" über die Transparenz und über die Hintergrundfarbe gesteuert werden.

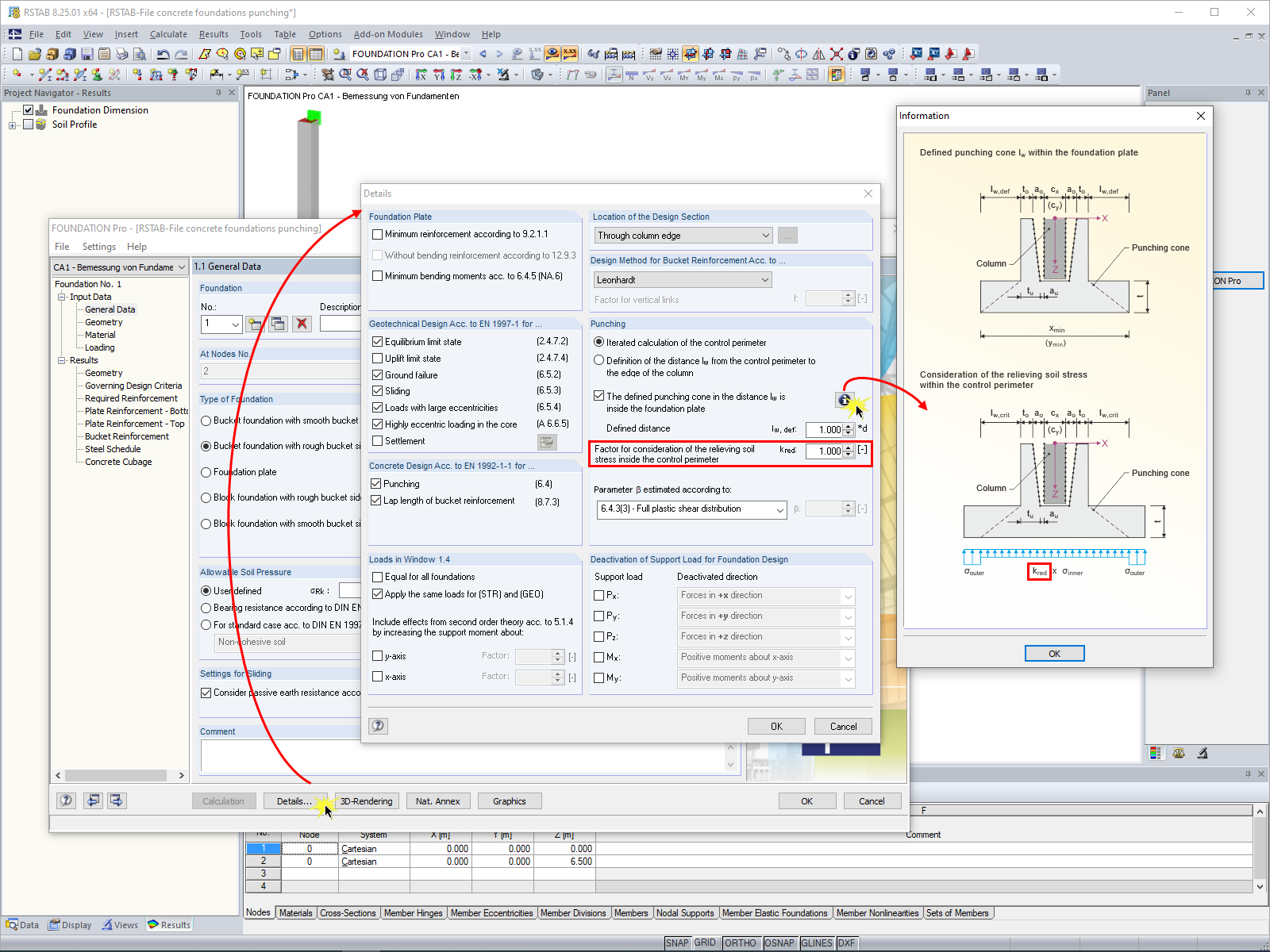

![Faktor zur Berücksichtigung der entlastenden Bodenpressungen](/ru/webimage/010343/3017757/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
