Gostaria de modelar uma barra roscada como um sólido 3D no RFEM. Isso é possível?
Resposta:

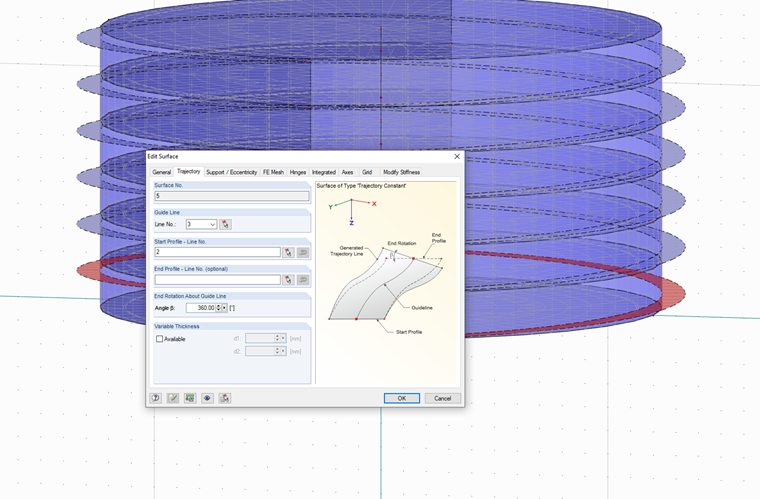

O programa não dispõe de uma função que permita criar uma rosca. Aqui, isso terá de ser criado geometricamente através de nós e linhas. Para tal, existe no programa a opção de criar voltas por meio de superfícies de trajetória. No entanto, pode utilizar a função de copiar e rodar para rapidamente conseguir aquilo que pretende.
