Наконец не забудьте интегрировать линии арматурного кольца в четырехугольную поверхность дымохода. В противном случае эти элементы не будут соединены друг с другом.
Как с помощью арматурных колец и элементов жесткости быстро смоделировать трубу?
Как с помощью арматурных колец и элементов жесткости быстро смоделировать трубу?
Ответ:

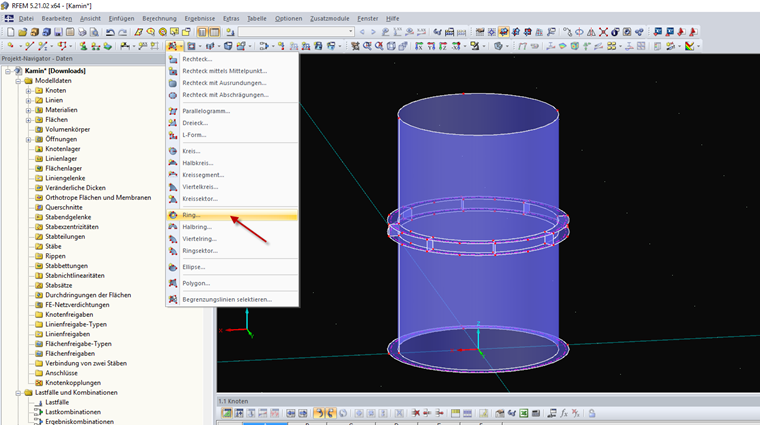

Для этого проще всего использовать в программе RFEM функцию «Плоские поверхности» → «Кольцо». Благодаря ней можно легко и быстро смоделировать арматурные кольца. Затем уже достаточно лишь выдавить в поверхность внутреннюю линию и тем самым создать дымоход. Теперь скопируйте существующую поверхность кольца и смоделируйте соответствующие элементы жесткости. Для распределения ребер жесткости по периметру трубы затем рекомендуем использовать команду «Повернуть».У вас есть какие-нибудь вопросы?
