Il est alors nécessaire d'intégrer les lignes des anneaux de renfort dans la surface quadrangulaire de la cheminée. Sinon, les éléments ne sont pas connectés les uns aux autres.
Comment modéliser rapidement une cheminée avec des anneaux de renfort et des raidisseurs ?
Comment modéliser rapidement une cheminée avec des anneaux de renfort et des raidisseurs ?
Réponse:

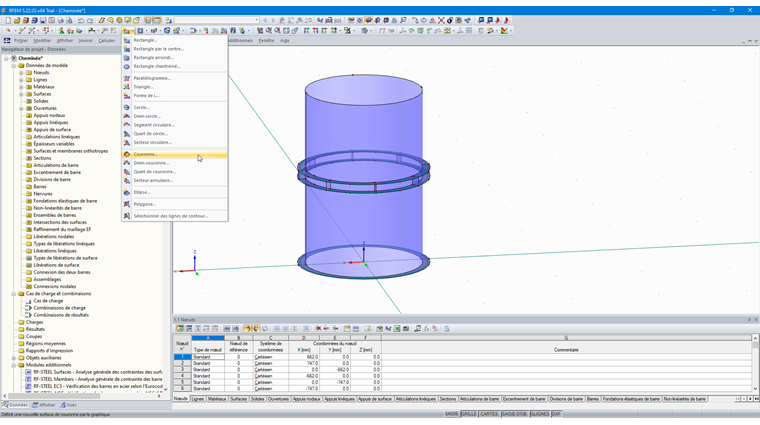

Dans RFEM, la méthode la plus simple consiste à utiliser la fonction « Surfaces planes » → « Couronne ». Vous pouvez ainsi modéliser rapidement et facilement des anneaux de renfort. Vous pouvez ensuite extruder la ligne intérieure dans une surface. La cheminée est déjà générée. La surface annulaire existante est alors copiée vers le haut et les raidisseurs correspondants sont modélisés. La commande « Tourner » permet de répartir les raidisseurs sur le pourtour de la cheminée.
