Come posso modellare rapidamente un camino con anelli di rinforzo e irrigidimenti?
Come posso modellare rapidamente un camino con anelli di rinforzo e irrigidimenti?
Risposta:

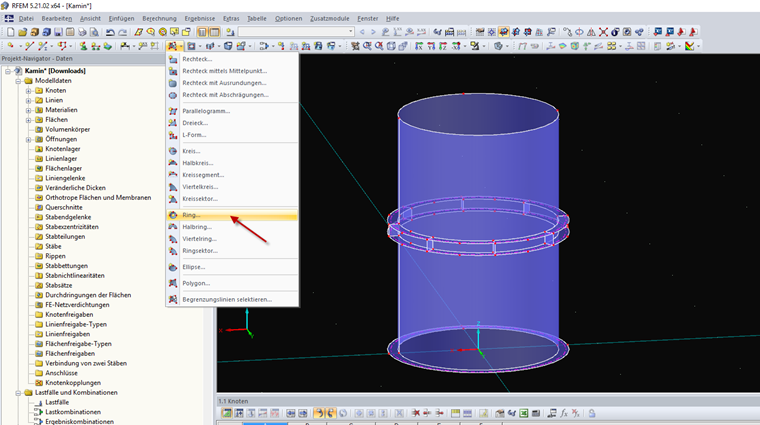

In RFEM, il modo più semplice è utilizzare la funzione "Superfici piane" → "Annulus". Ciò consente di modellare gli anelli di armatura in modo molto rapido e semplice. Quindi puoi estrudere la linea interna in una superficie, il camino è già generato. Ora, la superficie anulare esistente viene copiata verso l'alto e gli irrigidimenti corrispondenti sono modellati. È possibile utilizzare il comando "Ruota" per distribuire gli irrigidimenti sul perimetro del camino.Hai delle domande?
