Linie výztužného prstence musí být poté integrovány do čtyřúhelníkové plochy komína. Jinak nejsou prvky navzájem spojeny.
Jak mohu rychle namodelovat komín s výztužnými prstenci a výztuhami?
Jak mohu rychle namodelovat komín s výztužnými prstenci a výztuhami?
Odpověď:

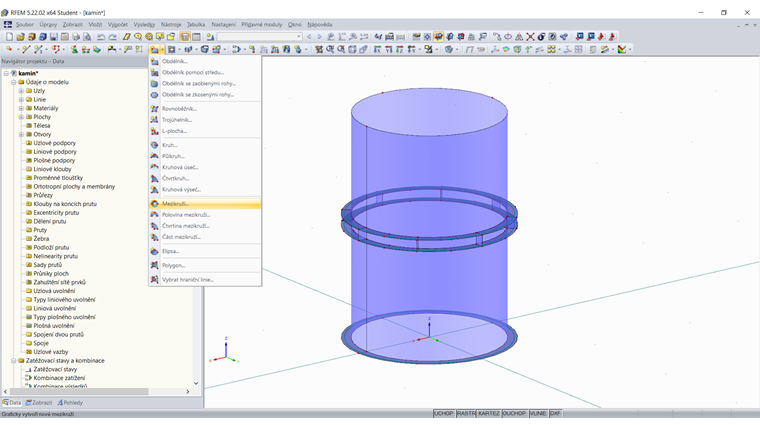

V programu RFEM je nejjednodušší použít funkci "Rovinná plocha" → "Mezikruží". To umožňuje velmi rychle a snadno modelovat výztužné prsteny. Následně můžeme vnitřní linii táhnout do plochy a komín je již vegenerovaný. Nyní se stávající mezikruží zkopíruje nahoru a namodelují se příslušné výztuhy. Pomocí příkazu "Rotace" je možné výztuhy rozdělit po obvodu komína.Máte nějaké otázky?
![Varianty zobrazení hodnot výsledků](/cs/webimage/010258/3043454/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Pro přehledné zobrazení hodnot výsledků je možné použít různá nastavení. Některé uživatele například ruší bílé pozadí v textových bublinách. Pozadí můžete upravit v "Nastavení zobrazení" pomocí Průhlednosti a Barvy pozadí.
![Faktor zur Berücksichtigung der entlastenden Bodenpressungen](/cs/webimage/010343/3025566/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
V přídavném modulu RF-/FOUNDATION Pro může uživatel libovolně nastavit podíl příznivého tlaku zeminy pomocí součinitele kred.
![Zobrazení hodnot výsledků](/cs/webimage/010423/2985408/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
U relativně velkých nebo relativně malých ploch může dojít k tomu, že automaticky vytvořené hodnoty výsledků poměrově neodpovídají konstrukci. Die Ergebnisse werden bei großen Flächen entweder zu häufig erzeugt oder bei kleinen Flächen zu wenig.
![Uložení a import diagramů pro klouby na koncích prutů](/cs/webimage/010427/3084919/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
V programech RFEM 5 a RSTAB 8 lze přiřadit nelinearity kloubům na konci prutu. Kromě nelinearit „Pevný, je‑li...“ a „Částečná účinnost“ můžete také zvolit „Diagram“. Pokud zvolíte možnost „Diagram“, je třeba zadat odpovídající nastavení pro působení kloubu na konci prutu. Pro jednotlivé definiční body je nezbytné určit souřadnice hodnot (deformace nebo pootočení a na nich závislé vnitřní síly), které definují kloub.
