Die Linien des Verstärkungsringes müssen im Anschluss noch in die Quadrangelfläche des Kamins integriert werden. Anderenfalls sind die Elemente nicht miteinander verbunden.
Wie kann ich einen Kamin mit Verstärkungsringen und Steifen schnell modellieren?
Wie kann ich einen Kamin mit Verstärkungsringen und Steifen schnell modellieren?
Antwort:

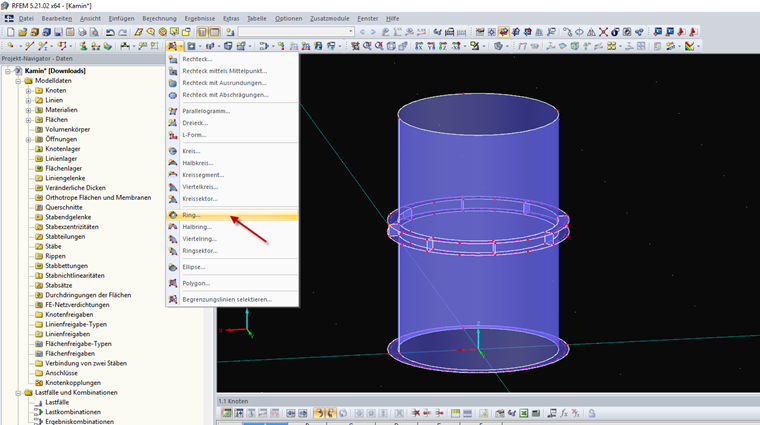

In RFEM nutzen Sie hier am einfachsten die Funktion "Ebene Fläche" → "Ring". Hiermit lassen sich sehr schnell und komfortabel die Verstärkungsringe modellieren. Danach kann man die innere Linie in eine Fläche extrudieren, schon ist der Kamin generiert. Nun wird die vorhandene Ringfläche nach oben kopiert und entsprechende Steifen modelliert. Die Steifen kann man mit dem Befehl "Rotieren" über den Umfang des Kamins verteilen.Haben Sie irgendwelche Fragen?
