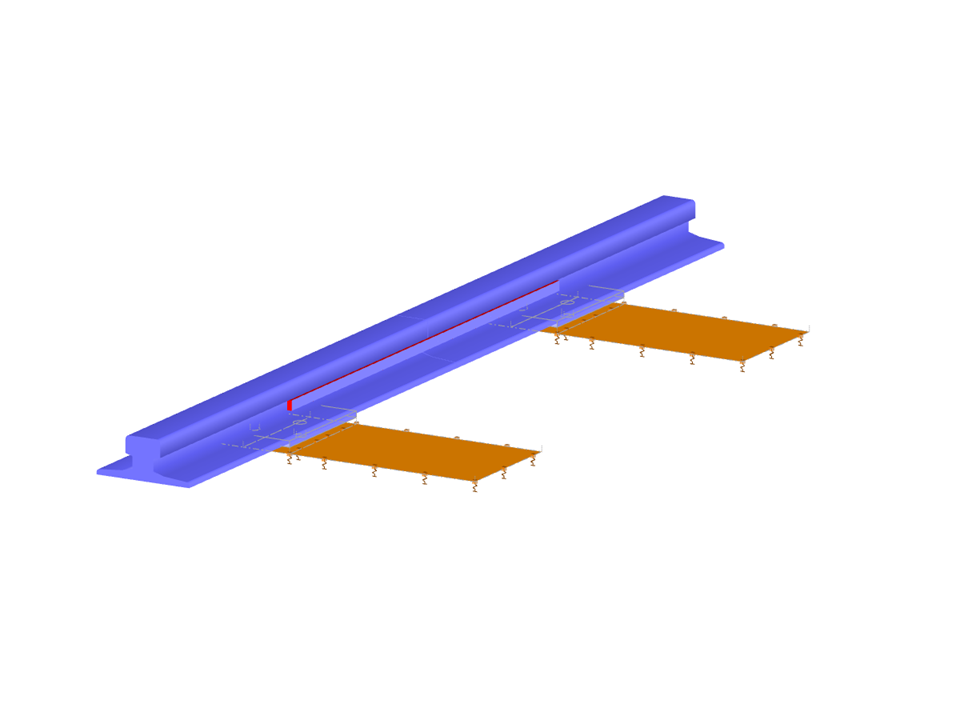

Полная параметризация геометрии рельсового соединения, болтовая соединительная пластина, упругая шпала.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Рельсовое соединение
Параметры блока можно редактировать динамически | |
Количество узлов | 200 |
Количество линий | 208 |
Количество стержней | 16 |
Количество поверхностей | 108 |
Количество тел | 8 |
Размеры (метрические) | 0,700 x 2,000 x 0,083 m |
Размеры (имперские) | 2.3 x 6.56 x 0.27 feet |
Версия программы | 5.26.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
