Вопрос
Можно ли дополнительно деактивировать символы для уплотнения сетки КЭ на существующей графике в протоколе результатов?
Ответ:

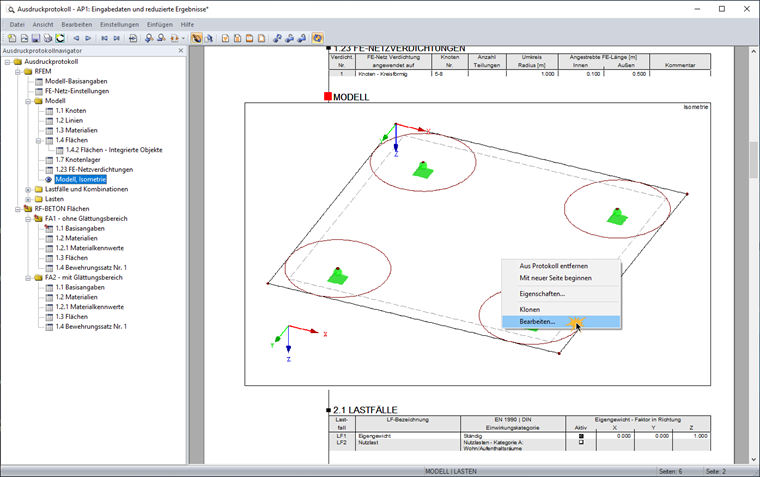

Да, это возможно.Если вы хотите дополнительно изменить графику в протоколе результатов, тогда щелкните по ней правой кнопкой мыши и выберите команду «Изменить».

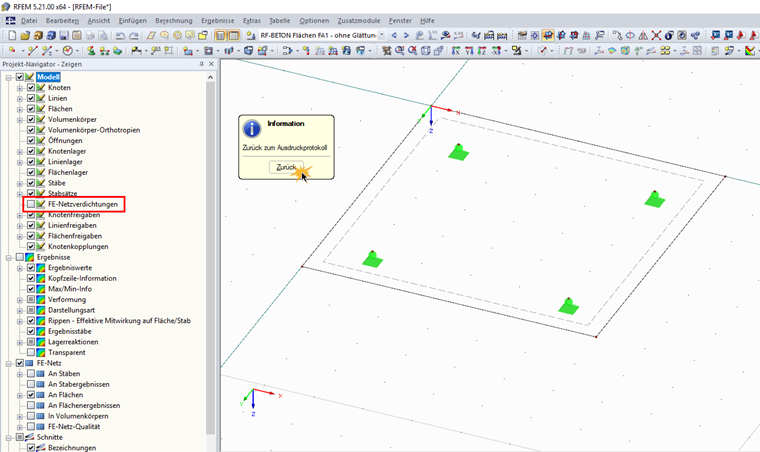

Затем в навигаторе «Изобразить» для данной графики снимите флажок у записи «Уплотнение сетки КЭ» и вернитесь назад в протокол с помощью кнопки «Назад к протоколу результатов».

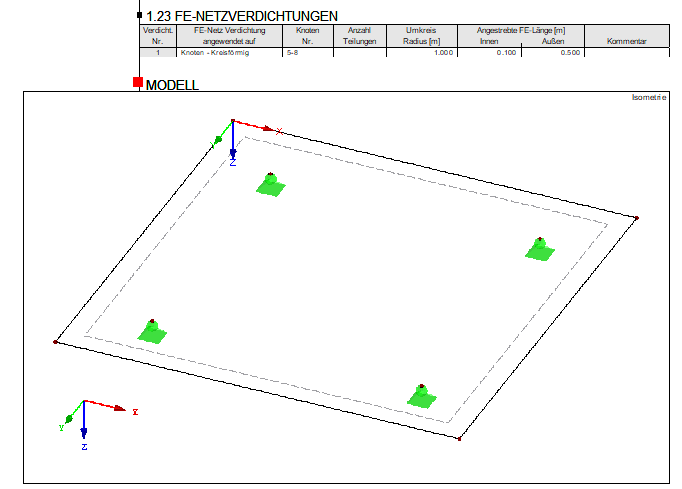

Подобным образом, можно изменить также отображение уплотнения сетки КЭ также в существующей графике.
У вас есть какие-нибудь вопросы?
