Domanda
È anche possibile disattivare successivamente i simboli per l'affinamento della mesh agli elementi finiti in un grafico esistente in una relazione di calcolo?
Risposta:

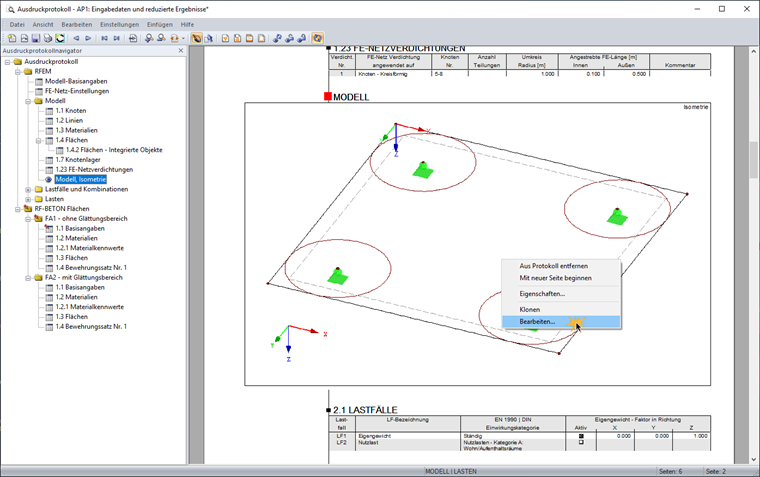

Sì, anche questo è possibile.Se si desidera modificare retroattivamente un grafico nella relazione di calcolo, fare clic con il pulsante destro del mouse sul grafico e fare clic sul comando "Modifica".

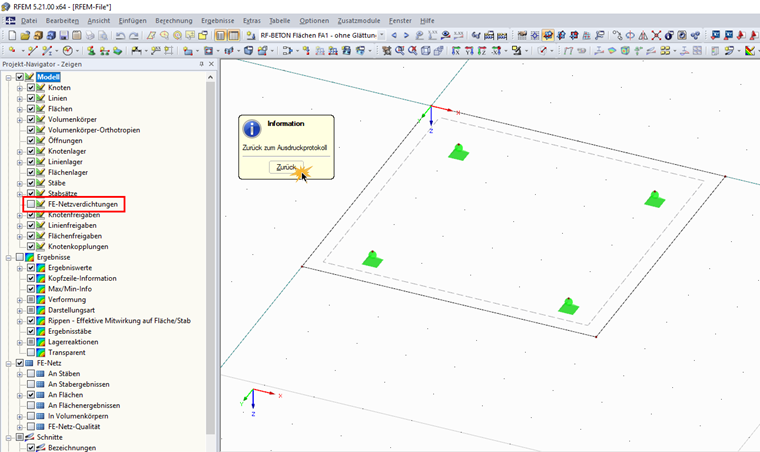

Quindi, è possibile modificare la configurazione nel navigatore Visualizza in questo grafico dove è possibile deselezionare la casella di controllo "Perfezionamenti mesh EF" e tornare alla relazione facendo clic su "Ritorna alla relazione di calcolo".

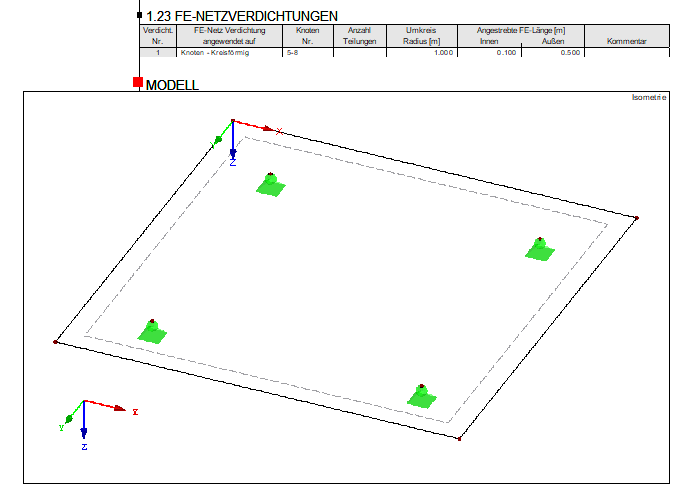

In questo modo, è possibile modificare anche la visualizzazione del perfezionamento della mesh EF nella grafica esistente.
