Question
Est-il possible de désactiver rétroactivement les symboles du raffinement du maillage EF dans un graphique du rapport d’impression ?
Réponse:

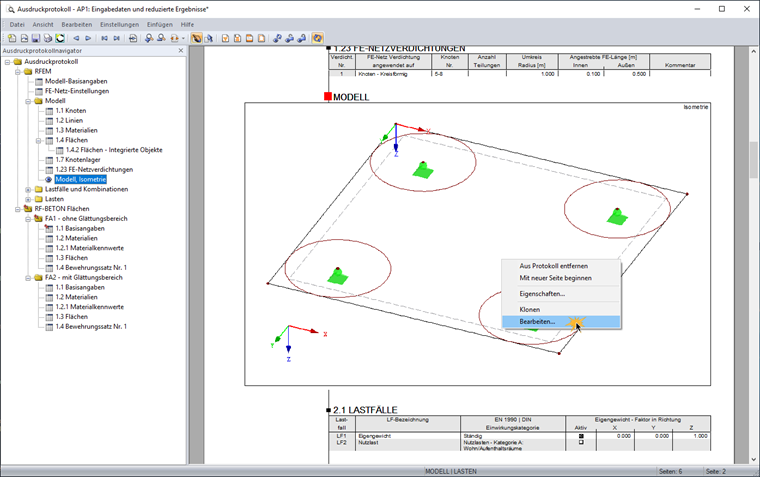

Oui, cette opération est possible.Si vous souhaitez modifier un graphique rétroactivement dans le rapport, cliquez droit sur celui-ci et sélectionnez la commande « Modifier ».

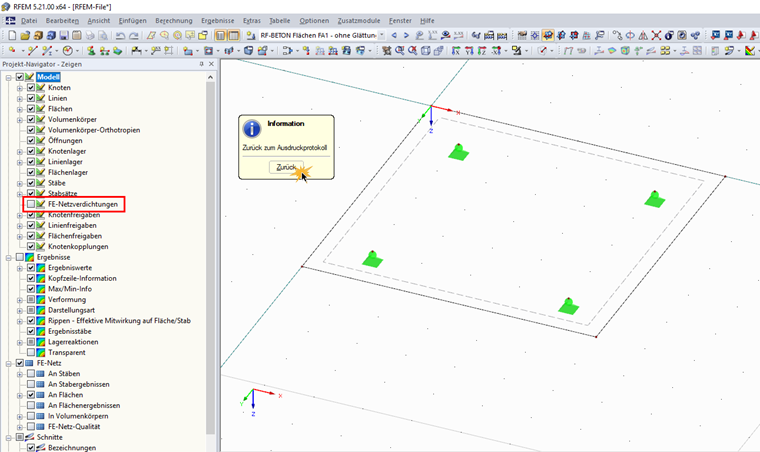

Vous pouvez ensuite ajuster la configuration dans le navigateur Afficher, décochez la case « Raffinement du maillage EF » et revenez au rapport en cliquant sur « Retourner au rapport d’impression ».

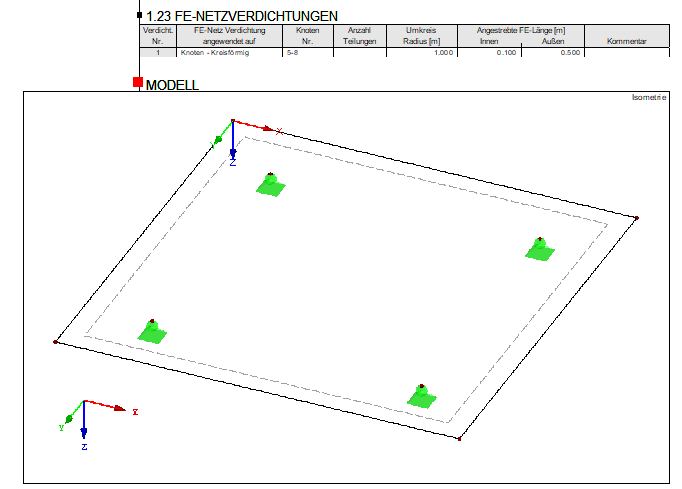

Ainsi, l’affichage du raffinement du maillage EF dans les graphiques existants peut également être modifié.
