В программе RFEM есть сборные сечения, называемые корончатыми балками, которые позволяют размещать отверстия в стенках других сечений, например, W. Расположение отверстий параметрическое. Это позволяет затем рассчитывать эти сечения в дополнительных модулях, таких как RF-STEEL AISC.
Затем вы можете задать отдельные сечения для начала и конца стержня, что позволит вам сузить его.

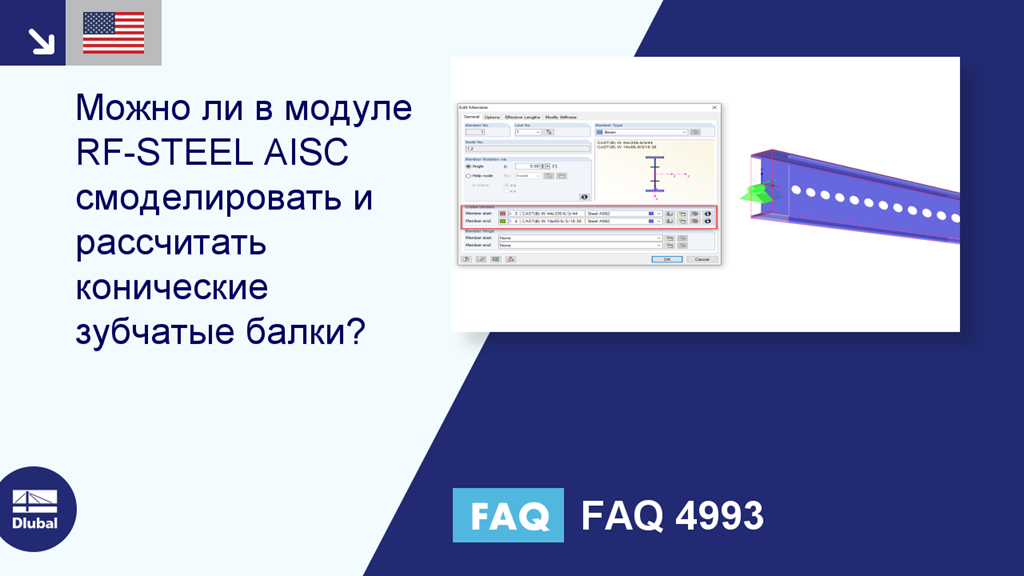

Можно ли в модуле RF-STEEL AISC смоделировать и рассчитать конические зубчатые балки?
