In RFEM, ci sono sezioni composte denominate Travi castellate che consentono di posizionare fori nell'anima di altre sezioni come ad esempio W. La disposizione dei fori è parametrica. Ciò consente di progettare queste sezioni trasversali in moduli aggiuntivi come RF-STEEL AISC.
È quindi possibile impostare sezioni trasversali separate per l'inizio e la fine dell'asta, consentendo di rastremarla.

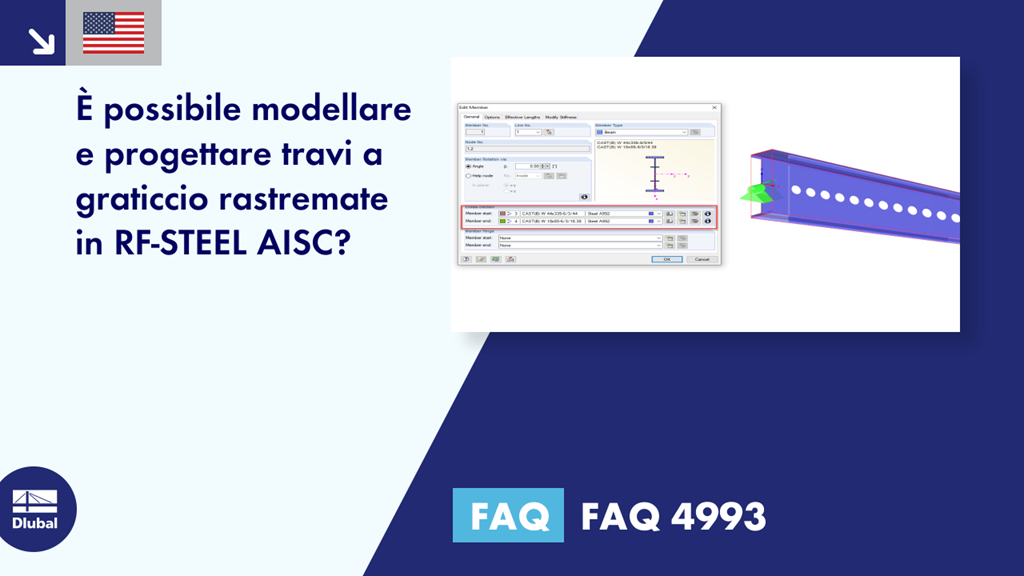

È possibile modellare e progettare travi a graticcio rastremate in RF-STEEL AISC?
