Question
Quel est l'effet du type de rigidité « Sans traction de membrane » sur les propriétés d'une surface ?
Réponse:

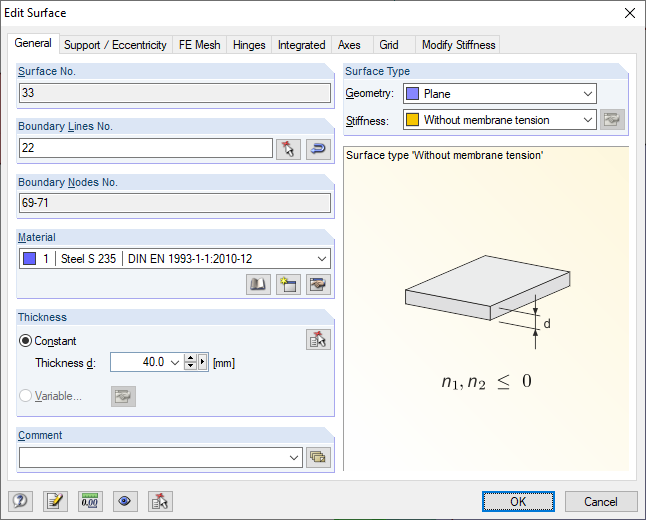

Le type de rigidité « Sans traction de membrane » détermine la rigidité des plaques et des dalles des surfaces.La rigidité de la plaque, y compris la rigidité de cisaillement perpendiculaire au plan de la surface, est linéairement élastique et la rigidité de la plaque dans le plan de surface est définie de manière élastique non-linéaire d'après le modèle de matériau selon « Drucker-Prager » selon l'épaisseur définie et le matériau assigné.

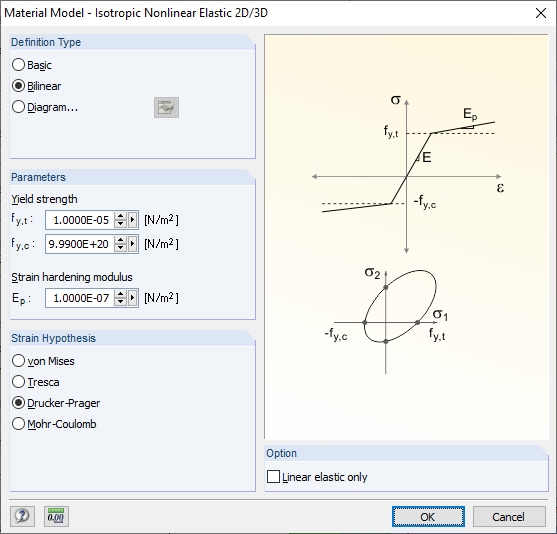

Afin de garantir que le comportement de surface est « Sans traction » dans la direction du vitrage, le modèle de matériau non linéaire réagit avec une contrainte de traction fy, t allant presque à zéro dans les éléments soumis à la traction en combinaison avec un module de durcissement par déformation relativement faible Ep. En revanche, dans le cas de forces de compression, les éléments restent linéairement élastiques en raison de la contrainte de compression relativement élevée fy, c et réagissent avec une transmission de compression illimitée.
Le type de rigidité «Sans traction de membrane» modifie fondamentalement les degrés de liberté des surfaces en fonction du plan, il est appliqué uniquement aux surfaces des types de modèle pertinents 3D, 2D - XZ (uX/uZ/φY ) et 2D - XY (uX/uY/φZ ).
Pour mieux décrire la non-linéarité partielle de ce type de rigidité de surface, il a été renommé « Sans traction » à « Sans traction de membrane » à partir de la version RFEM 5.06.1103 du 4.02.2016.
L'article de la base de connaissance Dlubal « Approches de modélisation d'assemblages de cisaillement et d'alésage à l'aide de la MEF » montre une application possible.
