Dotaz
Jaký je vliv typu tuhosti "Bez membránového tahu" na vlastnosti plochy?
Odpověď:

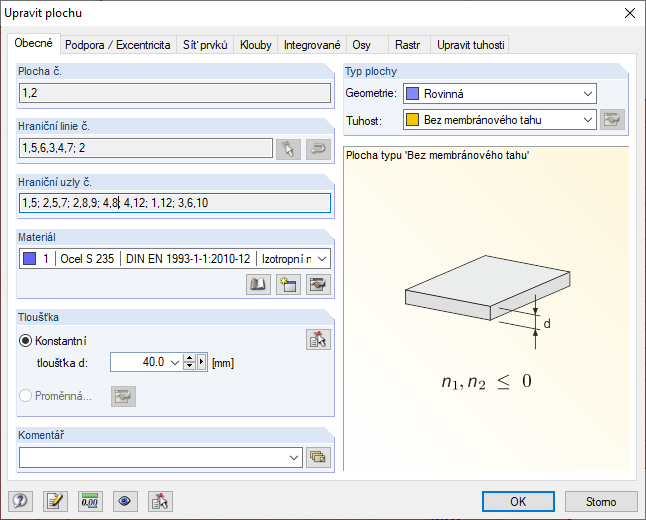

Typ tuhosti "Bez membránového tahu" popisuje tuhost ploch pro desky a stěny.V tomto případě je tuhost desky včetně smykové tuhosti kolmo na rovinu plochy definována jako lineárně elastická a tuhost stěny v rovině plochy jako nelineárně elastická s materiálovým modelem podle "Drucker-Prager" v závislosti na definované tloušťce a přiřazeném materiálu.

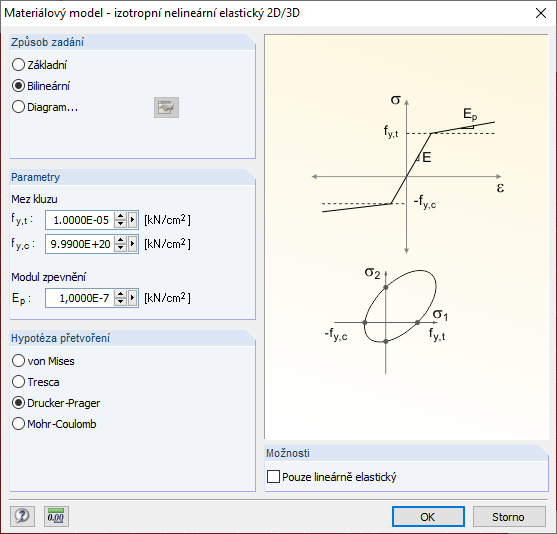

Aby se plocha chovala ve směru stěny "bez tahu", má nelineární materiálový model u prvků zatížených tahem přibližně nulovou hodnotou meze kluzu v tahu fy,t ve spojení s relativně malou hodnotou modulu zpevnění Ep. Pro tlakové síly proti tomu na základě relativně vysoké meze kluzu v tlaku fy,c zůstávají prvky prakticky nezměněné lineárně elastické a přenášejí tlakové síly bez omezení.
Vzhledem k tomu, že typ tuhosti "Bez membránového tahu" podstatným způsobem modifikuje stupně volnosti ploch, nabízí se tento typ pouze pro plochy s příslušnými typy modelů 3D, 2D - XZ (uX/uZ/φY) a 2D - XY (uX/uY/φZ).
Pro lepší popis parciální nelinearity tohoto typu tuhosti plochy byl ve verzi programu RFEM 5.06.1103 ze dne 4.2.2016 typ tuhosti "Bez tahu" přejmenován na "Bez membránového tahu".
Odborný článek "Modelování spojů namáhaných na střih a otlačení metodou konečných prvků" popisuje další možné použití.
