Pytanie
Jaki jest wpływ sztywności typu „Bez rozciągania membranowego” na właściwości powierzchni?
Odpowiedź:
Sztywność typu „Bez rozciągania membranowego” opisuje sztywność płyty i płaszczyzny powierzchni.Sztywność płyty, w tym sztywność na ścinanie prostopadle do płaszczyzny powierzchni, jest definiowana jako liniowo sprężysta, a sztywność płyty w płaszczyźnie powierzchni jest definiowana jako nieliniowo sprężysta za pomocą modelu materiałowego zgodnie z "Druckerem-Pragerem" w zależności od zdefiniowanej grubości i przypisanego materiału.

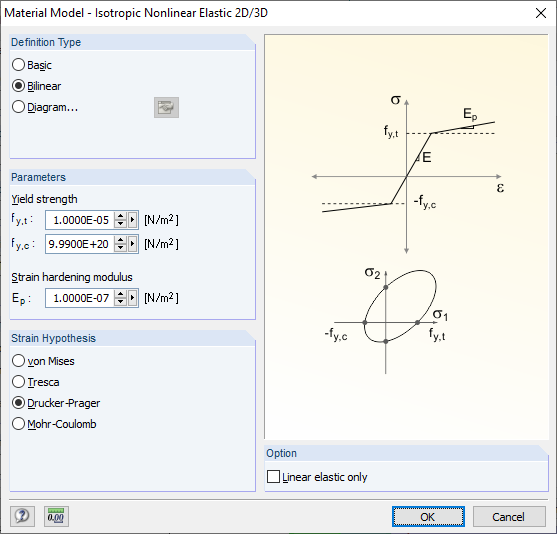

W celu zapewnienia zachowania się powierzchni w kierunku szyby „Bez rozciągania”, nieliniowy model materiału reaguje z uplastycznieniem naprężenia rozciągającego fy, t do niemal zera w elementach poddanych rozciąganiu w połączeniu ze stosunkowo małym modułem umocnienia przy odkształcaniu. Ep. Z drugiej strony, w przypadku sił ściskających, elementy te pozostają praktycznie niezmienione liniowo sprężyste ze względu na stosunkowo duże naprężenia ściskające fy, c, reagują z nieograniczonym przenoszeniem ściskania.

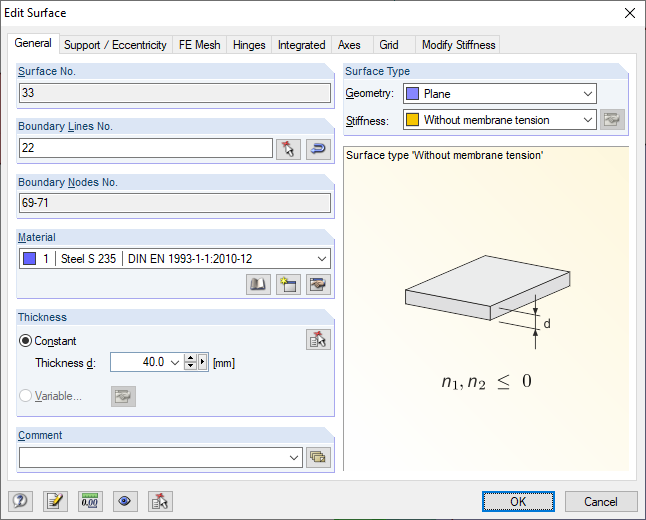

Ponieważ typ sztywności "Bez rozciągania membranowego" zasadniczo modyfikuje stopnie swobody powierzchni związane z płaszczyzną, jest on stosowany tylko do powierzchni odpowiednich typów modeli 3D, 2D - XZ (uX/uZ/φY ) i 2D - XY (uX/uY/φZ ).
Aby lepiej opisać częściową nieliniowość tego typu sztywności powierzchni, od wersji RFEM 5.06.1103 w dniu 4.02.2016 zmieniono jego nazwę z „Bez rozciągania” na „Bez rozciągania membranowego”.
Artykuł w Bazie informacji " Podejścia do modelowania połączeń ścinanych/otworowych za pomocą MES " pokazuje możliwe zastosowania.
