Domanda
Qual è l'effetto del tipo di rigidezza "Senza trazione della membrana" nelle proprietà della superficie?
Risposta:

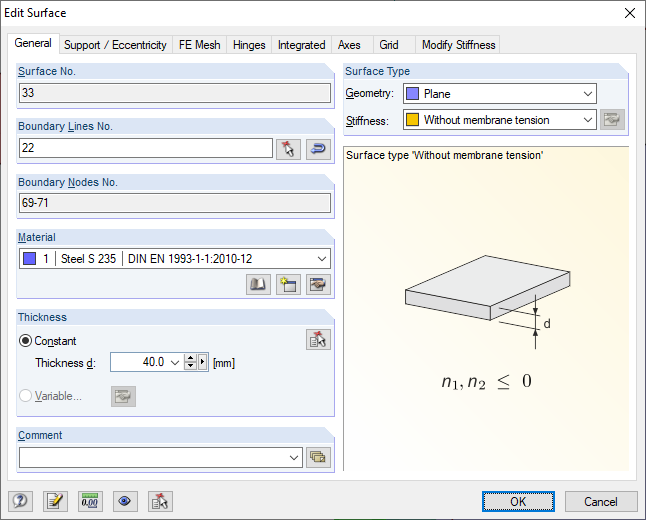

Il tipo di rigidezza "Senza trazione della membrana" descrive la rigidezza della piastra e del piano delle superfici.La rigidezza della piastra inclusa la rigidezza a taglio perpendicolare al piano della superficie è definita linearmente elastica e la rigidezza della piastra nel piano della superficie è definita non linearmente elastica con il modello di materiale secondo "Drucker-Prager" a seconda dello spessore definito e del materiale assegnato.

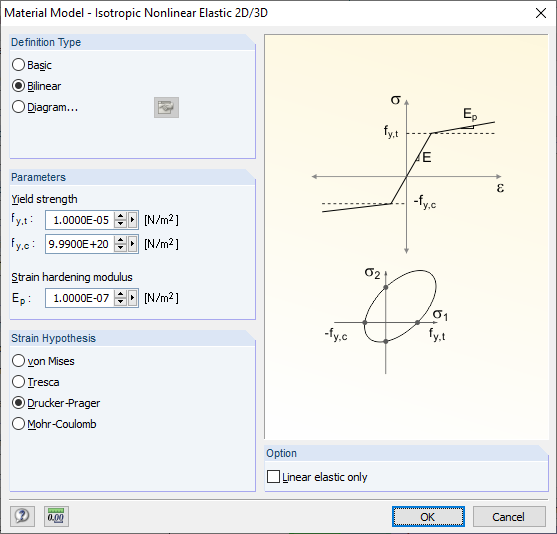

Al fine di garantire che il comportamento della superficie sia "Senza trazione" nella direzione della lastra, il modello di materiale non lineare reagisce con la tensione di snervamento fy, andando quasi a zero negli elementi soggetti a trazione in combinazione con un modulo di incrudimento di deformazione relativamente piccolo Ep. D'altra parte, nel caso delle forze di compressione, gli elementi rimangono praticamente inalterati linearmente elastici a causa della tensione di compressione a snervamento relativamente alto fy, c e reagiscono con una trasmissione di compressione illimitata.
Poiché il tipo di rigidezza "Senza trazione della membrana" modifica sostanzialmente i gradi di libertà relativi al piano delle superfici, si applica solo alle superfici dei tipi di modello pertinenti 3D, 2D - XZ (uX/uZ/φY ) e 2D - XY (uX/uY/φZ ).
Per descrivere meglio la non linearità parziale di questo tipo di rigidezza superficiale, è stato rinominato da "Senza trazione" a "Senza trazione della membrana" a partire dalla versione RFEM 5.06.1103 del 4.02.2016.
L'articolo della Knowledge Base " Approcci di modellazione per collegamenti di cuscinetti a taglio/fori mediante FEA " mostra le possibili applicazioni.
