Si vous travaillez avec des charges mobiles et que vous souhaitez automatiser votre travail autant que possible, RFEM 6 est fait pour vous ! Notre logiciel vous permet d’appliquer des charges mobiles et de générer rapidement et facilement des cas de charge correspondants, le tout sans avoir à acheter de produits supplémentaires. Par conséquent, si vous avez acheté une licence RFEM 6, si vous utilisez une licence étudiante ou disposez d’une version d’essai gratuite de 45 jours, vous pouvez créer et appliquer gratuitement des charges mobiles, telles que des véhicules sur des ponts.
Comme vous le savez peut-être déjà, les assistants de charge facilitent considérablement la saisie des charges de barre et de surface dans RFEM 6. L’un d’eux est l'assistant de charge Charge mobile, directement intégré dans RFEM 6, permettant d’appliquer une charge unique ou des modèles de charge composés de plusieurs charges, ainsi que de générer des cas de charge résultant des différentes positions de ces charges. La procédure pas à pas dans l’assistant pour définir de telles charges et générer les cas de charge correspondants est expliquée dans l’article technique suivant :
Dans cet article, nous vous expliquons comment créer une charge qui se déplace le long d’un pont à l’aide d’un exemple pratique. L’objectif est de représenter les charges P comme deux charges surfaciques p à la distance définie par l’écartement, chacune d’elles agissant sur la largeur et la longueur spécifiées (ces charges sont affichées dans la zone de contact de la roue, par exemple). Le schéma de chargement est illustré dans la Figure 01, le pont correspondant est illustré ci-dessous et disponible au téléchargement.
257x
81x

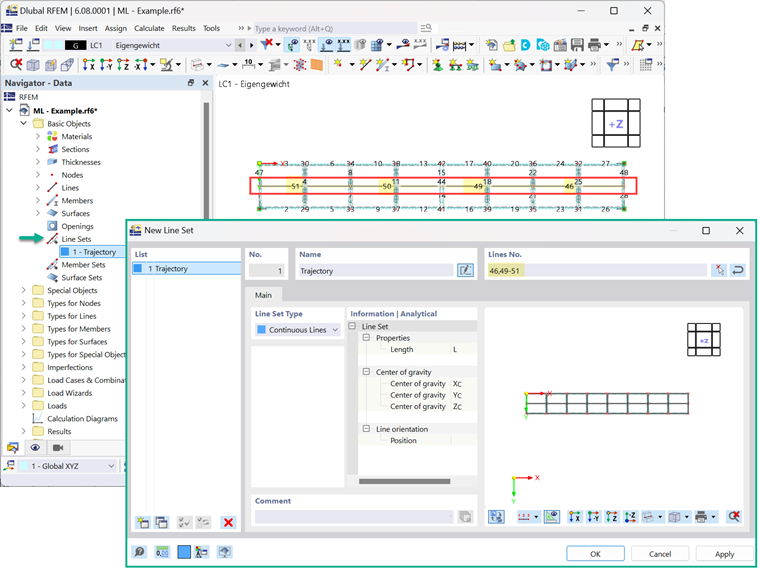

Les charges surfaciques affichées sur la Figure 1 doivent être appliquées sur le pont le long d’une trajectoire, qui doit être définie comme l’un des paramètres dans l’assistant de charge mobile. Si vous avez lu l’article susmentionné, vous savez que la trajectoire est définie à l’aide d’un ensemble de lignes. Bien que l’ensemble de lignes puisse être créé en appelant la boîte de dialogue Nouvel ensemble de lignes directement à partir de l'assistant de charge mobile, il est recommandé de définir l’ensemble de lignes représentant la trajectoire à l’avance dans le modèle RFEM. Dans cet exemple, vous souhaitez représenter la charge comme se déplaçant le long du centre vertical du pont, les lignes 46, 49, 50 et 51 sont donc regroupées dans l’ensemble de lignes 1 - Trajectoire (Figure 2).

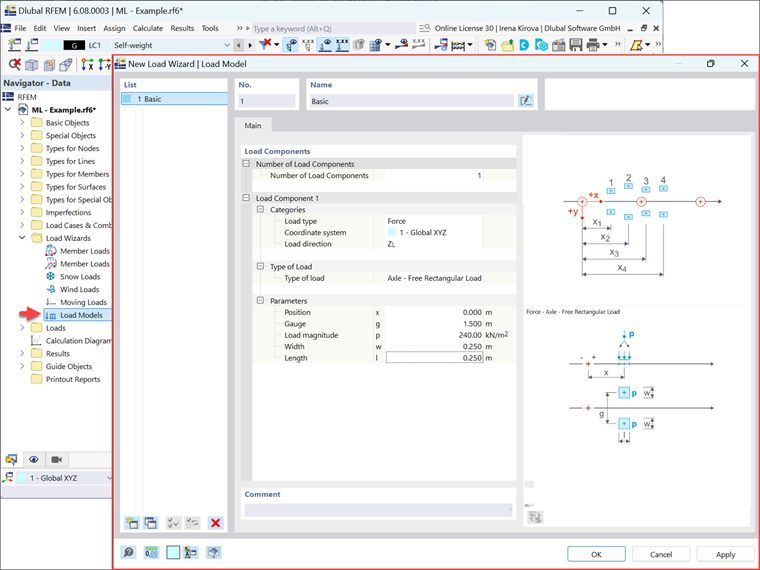

Bien que ce ne soit qu’une question de choix, le modèle de charge peut également être défini à l’avance. Comme vu dans l’article susmentionné, le modèle de charge gère les paramètres de charge des charges mobiles et définit l’ensemble des charges qui se déplacent le long de la trajectoire. Cette opération peut être effectuée en ouvrant la fenêtre Nouveau modèle de charge à partir du navigateur, comme le montre la Figure 3. Pour cet exemple, il suffit de spécifier une composante de charge définie comme une force agissant dans la direction Z globale. La distribution de charge doit être définie comme Axe - Charge rectangulaire libre, car vous souhaitez appliquer deux charges surfaciques (p) d’une valeur de 240 kN/m2 agissant sur une largeur et une longueur de 0,250 m. Les charges rectangulaires libres sont ensuite appliquées à la distance définie par l’écartement, qui est dans ce cas de 1,5 m.
Vous pouvez maintenant ouvrir la boîte de dialogue de l’assistant de charge mobile et continuer en entrant les autres paramètres de la charge mobile (Figure 4). La première entrée consiste à définir les surfaces sur lesquelles les charges mobiles doivent être générées. Pour le pont en question, vous pouvez simplement cocher la case « Tout », car il n’y a pas d’autres surfaces dans le modèle que celles du pont sur lesquelles vous souhaitez appliquer la charge (c'est-à-dire les surfaces 1 à 8).
Vous devez ensuite définir les paramètres géométriques de la charge mobile en définissant la trajectoire et les voies. Pour le premier, la trajectoire de l’ensemble de lignes a déjà été prédéfinie afin que vous puissiez la sélectionner directement dans la liste déroulante. Pour cela, il vous suffit de définir une voie et un pas de déplacement ∆ de 0,250 m (c’est-à-dire la longueur de la charge elle-même), car vous souhaitez représenter une charge qui se déplace de manière continue le long du pont (Figure 4). Aucun excentrement, décalage ou tampon ne sont requis pour cette représentation de charge spécifique.

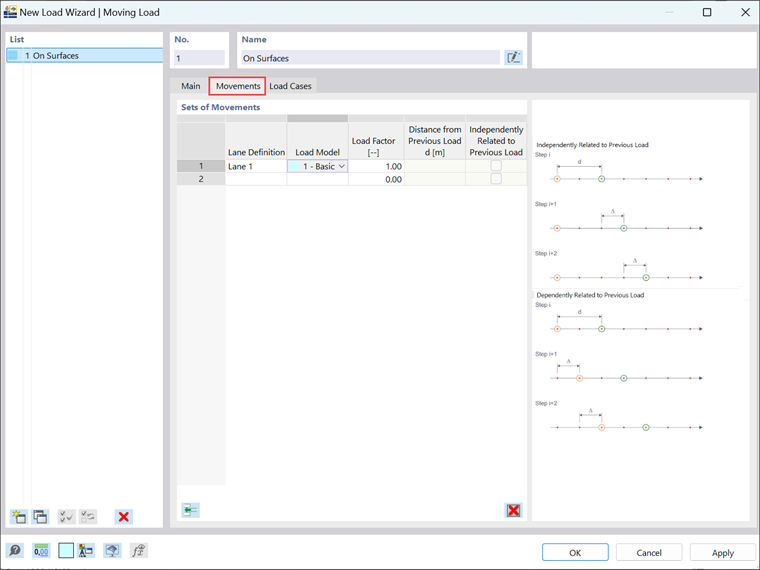

Après avoir défini les paramètres géométriques de la charge et du modèle de charge, l’onglet « Mouvements » vous permet de lier les deux dans un ensemble de mouvements (Figure 5). Comme une seule voie a été définie dans l’onglet précédent, il vous suffit de sélectionner la « voie 1 » et le modèle de charge « 1-Basic » que vous avez créé précédemment. Le facteur de charge, qui permet de mettre à l’échelle l’effet de charge, est automatiquement défini sur 1, et il s’agit de la valeur que vous souhaitez conserver, car dans cet exemple, il n’est pas nécessaire d’augmenter la charge. Étant donné qu’il n’y a pas plusieurs charges sur la même voie, l’entrée « Distance à la charge précédente » et l’option « Indépendamment relié aux charges précédentes » ne sont pas non plus applicables dans ce cas.

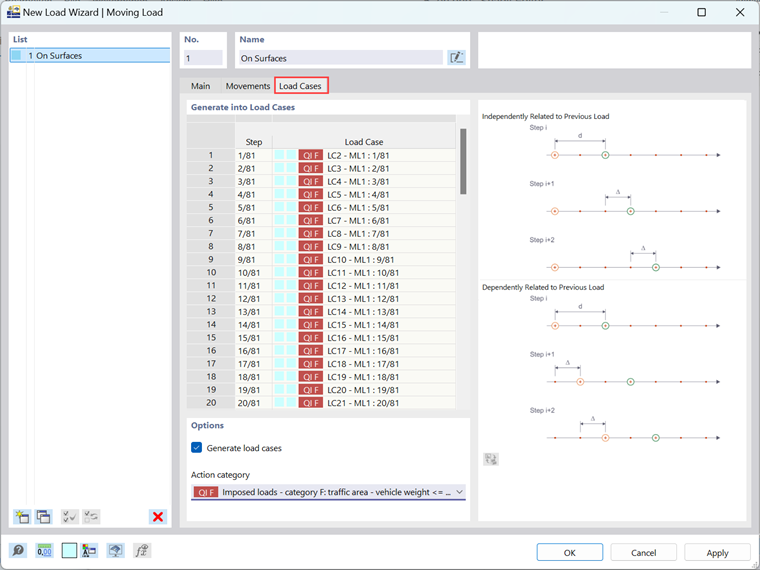

La dernière étape de l'assistant de charge mobile consiste à générer les cas de charge associés aux différentes positions de la charge mobile. Pour cela, vous devez sélectionner la catégorie d’action à laquelle chaque cas de charge doit être assigné. Vous le savez probablement car les catégories d’action contrôlent la superposition des cas de charge, ainsi que les facteurs partiels de sécurité et les coefficients de combinaison. Pour cet exemple, vous pouvez assigner les cas de charge à la catégorie d’action « Imposée - catégorie F : zone de circulation - poids du véhicule <= 30 kN ». Une fois cette opération effectuée et que la case « Cas de charge générés » est cochée, une liste de cas de charge composée de cas de charge distincts pour chaque étape de la charge mobile apparait (Figure 6).
Les cas de charge associés à la charge mobile sont maintenant disponibles avec tous les autres cas de charge dans l’onglet Cas de charge de la fenêtre Cas de charge et combinaisons, sous l’entrée Cas de charge du navigateur et dans la barre d’outils. Vous pouvez ainsi sélectionner un cas de charge dans la liste déroulante de la barre d’outils ou dans le navigateur et afficher la charge générée dans ce cas de charge particulier, comme le montre la Figure 7.
