Pregunta
¿Cómo funciona el cálculo de la resistencia al fuego según EC 3 con el módulo adicional STEEL EC3?
Respuesta:

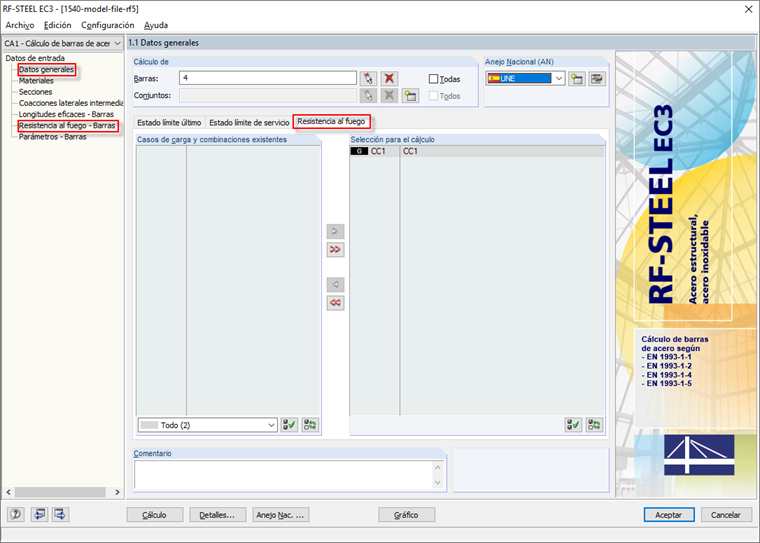

Para llevar a cabo un cálculo de la resistencia al fuego en STEEL EC3, es necesario seleccionar un caso de carga o una combinación de carga en la pestaña "Resistencia al fuego" en la ventana 1.1, para el cual se va a realizar el cálculo de la resistencia al fuego.Tan pronto como haya seleccionado la carga para el cálculo de la resistencia al fuego, hay una ventana adicional "Resistencia al fuego - Barras" o "Resistencia al fuego - Conjunto de barras" (si se deben calcular conjuntos de barras en el caso del módulo) el navegador de módulos a la izquierda. En esta ventana 1.10 o 1.11, puede realizar más ajustes para el cálculo de la protección contra incendios del componente estructural.
También se pueden encontrar más ajustes detallados (por ejemplo, la duración necesaria de la protección contra incendios, etc.) haciendo clic en el botón [Detalles ...] y seleccionando la pestaña "Resistencia al fuego".
Puede encontrar más información al respecto en el manual de STEEL EC3.
