Modelo de RFEM de la cubierta de una gasolinera con cuatro tipos de conexiones de acero aplicadas entre vigas, pilares y cimentaciones. El modelo incluye una conexión de acero de un pilar a una placa base con rigidizadores, y el pilar está compuesto por una sección RHS.

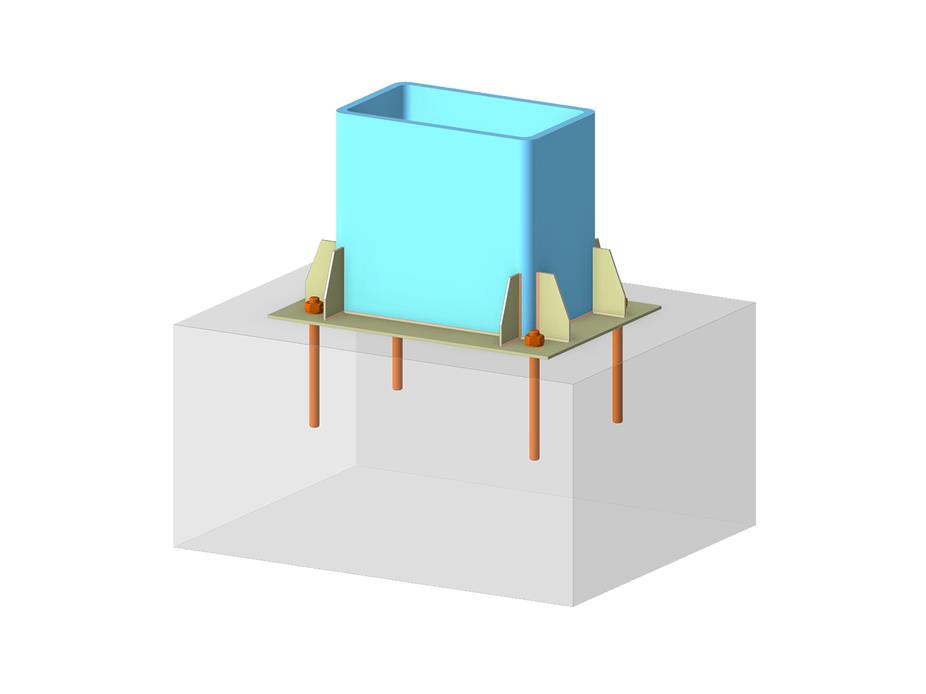

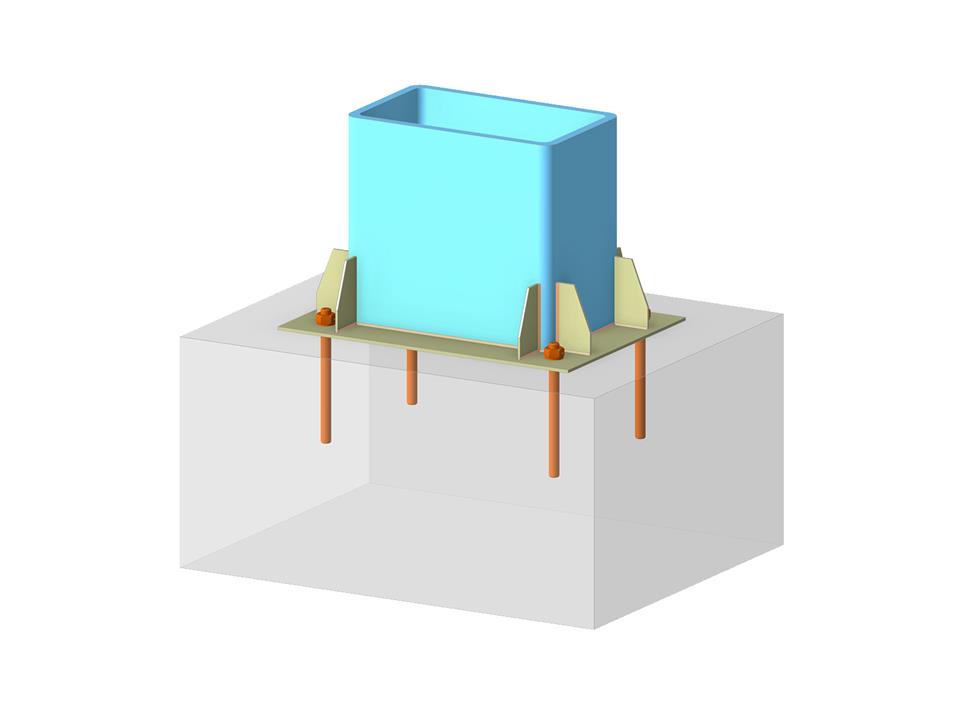

Conexión de acero del pilar RHS con la placa base
| Número de nudos | 58 |
| Número de líneas | 59 |
| Número de barras | 59 |
| Número de superficies | 3 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 10 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 5.269 t |
| Dimensiones (métricas) | 5,000 x 3,350 x 12,000 m |
| Dimensiones (imperiales) | 16.4 x 10.99 x 39.37 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
2024-07-30
2024-08-01
Característica del producto
Duración: 00:00:42 min
Duración: 01:02:00 min
Duración: 00:50:32 min
Duración: 00:00:41 min
Duración: 01:32:48 min
Duración: 00:58:09 min
Duración: 00:48:24 min
Duración: 01:06:48 min
Preguntas frecuentes (FAQ)
Duración: 00:00:48 min
Comprender la rigidez de las conexiones de acero es crucial en el diseño estructural. A menudo, las conexiones se tratan como estrictamente articuladas o rígidas, pero esto puede conducir a diseños poco económicos o incluso peligrosos. Explore cómo el complemento Uniones de acero de Dlubal Software para RFEM ayuda a verificar la rigidez de las conexiones y el momento resistente, asegurando diseños más seguros y económicos.
La ventaja del complemento RFEM 6 Steel Joints es que puede analizar las conexiones de acero utilizando un modelo de EF para el cual el modelado se ejecuta de forma totalmente automática en segundo plano. La entrada de los componentes de la junta de acero que controlan el modelado se puede realizar definiendo los componentes manualmente o utilizando las plantillas disponibles en la biblioteca. El último método se incluye en un artículo anterior de la base de conocimientos titulado "Definición de componentes de uniones de acero mediante la biblioteca". La definición de parámetros para el cálculo de uniones de acero es el tema del artículo de la base de conocimientos "Diseño de uniones de acero en RFEM 6" .
Las conexiones de acero en RFEM 6 están definidas como un conjunto de componentes. En el nuevo complemento Uniones de acero, están disponibles componentes básicos de aplicación universal (placas, soldaduras, planos auxiliares) para introducir situaciones de conexión complejas. Los métodos con los que se pueden definir las conexiones se consideran en dos artículos anteriores de la base de conocimientos: "Un enfoque nuevo para el diseño de uniones de acero en RFEM 6" y "Definición de componentes de uniones de acero utilizando la biblioteca".
Con el complemento Uniones de acero de RFEM 6, es posible crear y analizar conexiones de acero utilizando un modelo de elementos finitos. Es posible controlar el modelado de las conexiones mediante una introducción de los componentes sencilla y cómoda. Los componentes de la unión de acero se pueden definir o bien manualmente, o utilizando las plantillas disponibles en la biblioteca. El primer método se incluye en un artículo anterior de la base de conocimientos titulado "Un enfoque novedoso para el diseño de uniones de acero en RFEM 6". Este artículo se centrará en el último método; es decir, le mostrará cómo definir componentes de juntas de acero utilizando las plantillas disponibles en la biblioteca del programa.
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con un gran número de conexiones de plantilla del lado del programa, incluyendo plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
En el complemento Uniones de acero, puede clasificar las rigideces de las uniones.
Además de la rigidez inicial, la tabla también muestra los valores límite para las conexiones articuladas y rígidas para los esfuerzos internos seleccionados N, My y/o Mz. La clasificación resultante se muestra en tablas como "articulada", "semirrígida" o "rígida".
Ir al vídeo explicativo
En el complemento "Uniones de acero", puede considerar el pretensado de los tornillos en el cálculo para todos los componentes. Puede activar fácilmente el pretensado utilizando la casilla de verificación en los parámetros de los tornillos, y tiene un impacto en el análisis de tensión-deformación, así como en el análisis de rigidez.
Los pernos pretensados son pernos especiales que se utilizan en estructuras de acero para generar una alta fuerza de sujeción entre los componentes estructurales conectados. Esta fuerza de sujeción provoca fricción entre los componentes estructurales, lo que permite la transferencia de fuerzas.
Funcionalidad
Los pernos pretensados se aprietan con un cierto par, estirándolos y generando una fuerza de tracción. Esta fuerza de tracción se transfiere a los componentes conectados y conduce a una alta fuerza de sujeción. La fuerza de sujeción evita que la conexión se afloje y asegura una transmisión de fuerza fiable.
Ventajas
- Alta capacidad de carga: los pernos pretensados pueden transferir grandes fuerzas.
- Baja deformación: Minimizan la deformación de la conexión.
- Resistencia a la fatiga : Son resistentes a la fatiga.
- Facilidad de montaje: Son relativamente fáciles de montar y desmontar.
Análisis y dimensionamiento
El cálculo de los tornillos pretensados se realiza en RFEM utilizando el modelo de análisis de elementos finitos generado por el complemento "Uniones de acero". Tiene en cuenta la fuerza de sujeción, la fricción entre los componentes estructurales, la resistencia a cortante de los pernos y la capacidad de carga de los componentes estructurales. El cálculo se realiza según DIN EN 1993-1-8 (Eurocódigo 3) o la norma estadounidense ANSI/AISC 360-16. El modelo de análisis creado, incluidos los resultados, se puede guardar y utilizar como un modelo de RFEM independiente.
En el componente Editor de barras, también puede seleccionar la barra completa como objeto de modificación en lugar de las placas de las barras individuales. De esta manera, puede aplicar las operaciones de "Entalladura" y "Achaflanar" sobre varias placas de barras.
¿Qué es el método de los elementos finitos basado en componentes (CBFEM)?
¿Qué programas y complementos son adecuados para el cálculo y dimensionamiento de estructuras de acero?
¿Cómo creo una conexión de empalme en el complemento Steel Joints?
¿Puedo excluir las roscas de los pernos de los planos de cortante según AISC 360-16 en el complemento de juntas de acero?
¿Es posible realizar análisis de estabilidad según EN 1993-1-1 en RSECTION 1?
