Dotaz
Jak funguje posouzení požární odolnosti podle EC 3 v přídavném modulu STEEL EC3?
Odpověď:

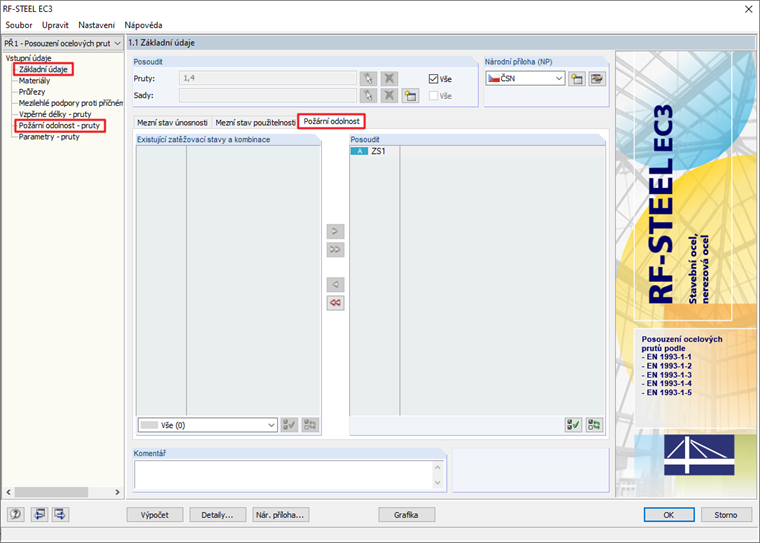

Pro posouzení požární odolnosti v modulu STEEL EC3 je třeba v záložce "Požární odolnost" v dialogu 1.1 vybrat zatěžovací stav nebo kombinaci zatížení, pro kterou se má posouzení požární odolnosti provést.Jakmile je zatížení vybráno pro posouzení požární odolnosti, zobrazí se v dialogu v navigátoru modulů vlevo. V tomto náhledu 1.10 nebo 1.11 je možné provést další nastavení pro posouzení požární odolnosti konstrukčního prvku.
Další nastavení detailů (např. Požadovanou dobu trvání požární ochrany a další) najdete také po kliknutí na tlačítko [Detaily ...] a v záložce "Požární odolnost".
Další informace najdete v manuálu k modulu STEEL EC3.
