Domanda
Come funziona la verifica della resistenza al fuoco secondo EC 3 con il modulo aggiuntivo STEEL EC3?
Risposta:

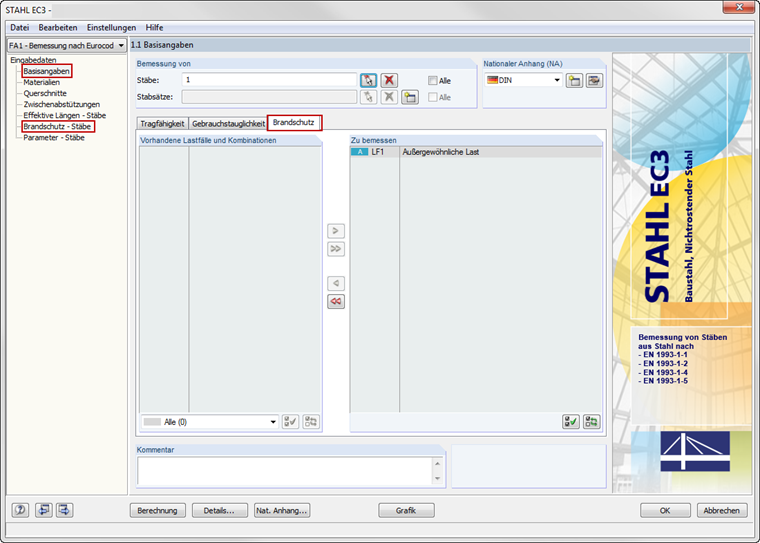

Per eseguire una verifica della resistenza al fuoco in STEEL EC3, è necessario selezionare un caso di carico o una combinazione di carico nella scheda "Resistenza al fuoco" nella finestra 1.1, per la quale deve essere eseguita la verifica della resistenza al fuoco.Non appena è stato selezionato il carico per il progetto della resistenza al fuoco, viene visualizzata una finestra aggiuntiva "Resistenza al fuoco - Aste" o "Resistenza al fuoco - Set di aste" (se i set di aste devono essere calcolati nel caso del modulo) il navigatore del modulo a sinistra. In questa finestra 1.10 o 1.11, è possibile effettuare ulteriori impostazioni per la verifica antincendio del componente strutturale.
È possibile trovare ulteriori impostazioni dettagliate (ad esempio, la durata richiesta della protezione antincendio e altre) facendo clic sul pulsante [Dettagli ...] e selezionando la scheda "Resistenza al fuoco".
È possibile trovare ulteriori informazioni al riguardo nel manuale di STEEL EC3.
