Pytanie
W jaki sposób obliczanie odporności ogniowej według EC 3 działa z wykorzystaniem modułu dodatkowego STEEL EC3?
Odpowiedź:

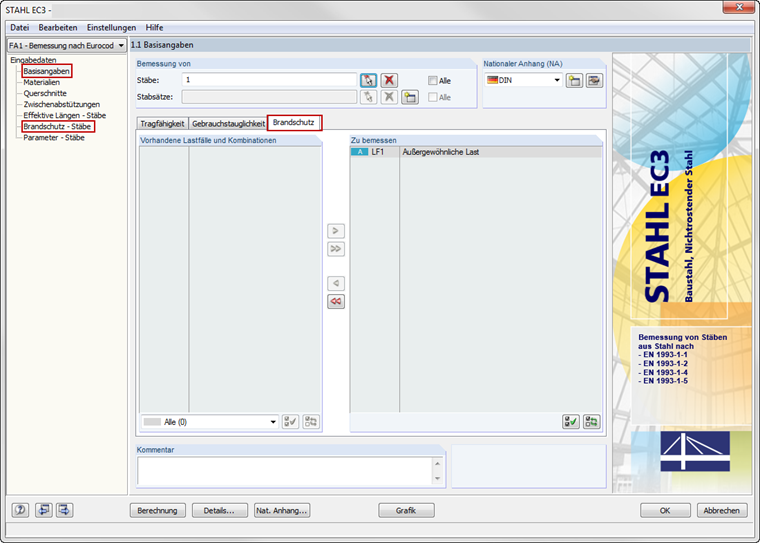

W celu przeprowadzenia obliczeń odporności ogniowej w programie STEEL EC3, w zakładce „Odporność ogniowa” w oknie 1.1 należy wybrać przypadek lub kombinację obciążeń, dla którego ma zostać przeprowadzona analiza odporności ogniowej.Po wybraniu obciążenia do obliczeń odporności ogniowej w module pojawia się dodatkowe okno "Odporność ogniowa - Pręty" lub "Odporność ogniowa - Zbiór prętów" (jeżeli w danym przypadku mają być obliczane zbiory prętów) w nawigatorze modułów po lewej stronie. W tym oknie 1.10 lub 1.11 można wprowadzić dalsze ustawienia dla obliczeń odporności ogniowej elementu konstrukcyjnego.
Więcej szczegółowych ustawień (na przykład wymagany czas trwania ochrony przeciwpożarowej i inne) można również wprowadzić, klikając przycisk [Szczegóły ...] i wybierając zakładkę „Odporność ogniowa”.
Więcej informacji na ten temat można znaleźć w instrukcji obsługi programu STEEL EC3.
