Respuesta:

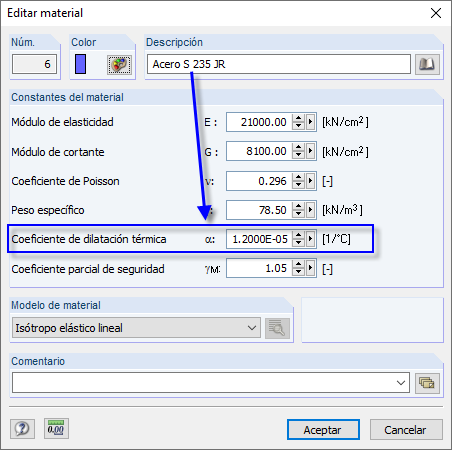

El coeficiente de dilatación térmica para el material es probablemente cero. Sobald man diese wieder auf einen realistischen Wert ändert, sollte der Hinweis nicht mehr auftreten.
Mensaje de error de carga de temperatura 10419
Al calcular un caso de carga de temperatura, obtengo el error núm. 10419 "La carga de temperatura no es eficaz". ¿Qué puedo hacer?
Autor
El Sr. Baumgärtel proporciona soporte técnico para los clientes de Dlubal Software.
Referencias
- Dlubal Software, febrero de 2016. (2016). Manual de RSTAB. Tiefenbach: Dlubal Software, febrero de 2016.
- Software de Dlubal. (2018). Manual de RFEM. Tiefenbach, März 2020.
