Message d'erreur de charge de température 10419

Le message d'erreur 10419 « La charge thermique est sans effet » s'affiche lors du calcul d'un cas de charge thermique. Que faire ?

Réponse:

Le coefficient de dilatation thermique du matériau est probablement nul. Ce message d'erreur devrait disparaître dès qu'une valeur réaliste aura été définie.

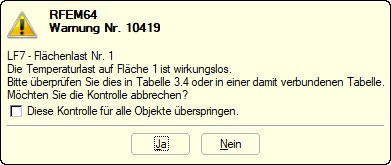

Avertissement 10419
Avertissement 10419

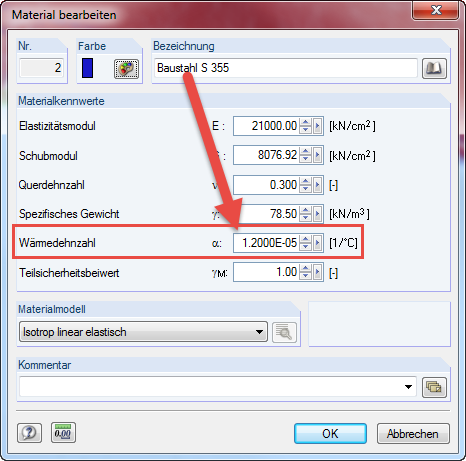

Coeffi. de dilatation thermique
Coeffi. de dilatation thermique
