Generación de mallas de EF para sólidos de contacto con superficies que no coinciden

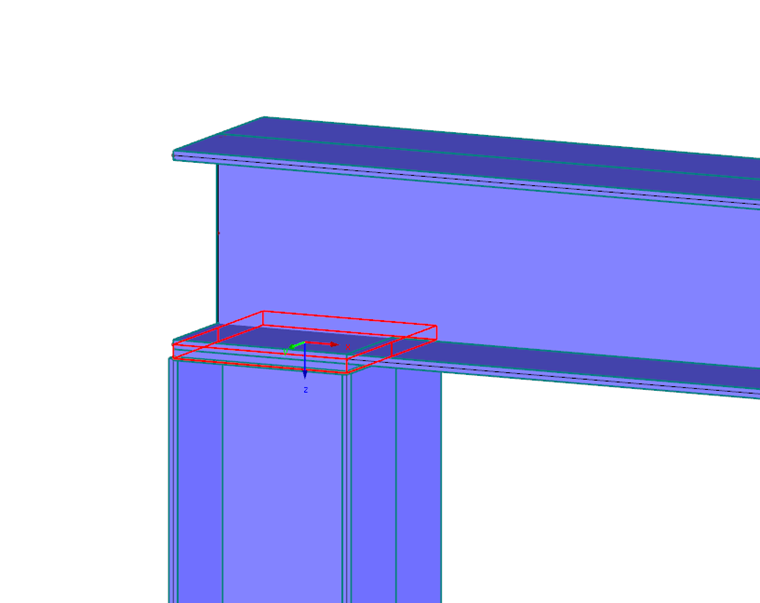

He modelado un sólido de contacto con objetos conectados a ambos lados en diferentes ubicaciones. Aparece un mensaje de error: "¡Error al generar la malla de EF!"


Respuesta:

En este caso, para crear la malla de EF, es necesario cumplir con las siguientes condiciones:

  • Se deben modelar ambas superficies en paralelo: todos los nudos, líneas y objetos integrados deben coincidir, incluso si no se usa un objeto en una de las superficies de contacto.

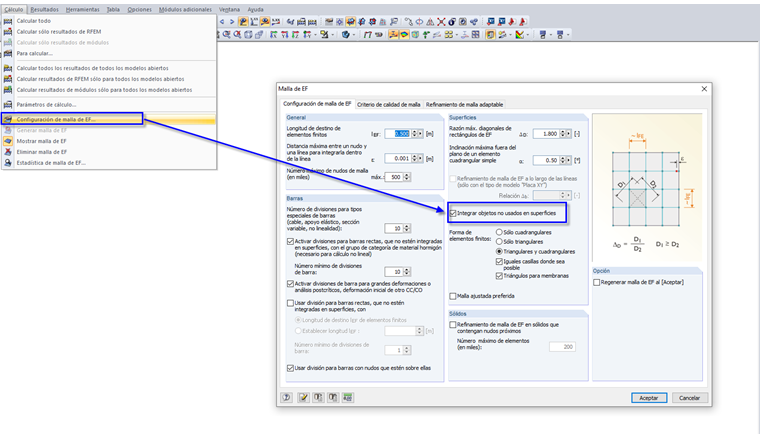

  • Damit auch unter Berücksichtigung evtl. nicht benutzter Objekte ein FE-Netz generiert werden kann, ist innerhalb der FE-Netz-Einstellungen die Option "Nicht verwendete Objekte in die Flächen integrieren" zu aktivieren (siehe Bild 2).
