具有错配面的接触实体的有限元网格生成

我建模了一个接触体，在它的两面的不同位置连接了一些对象。 Es erscheint die Fehlermeldung "Fehler beim Generieren des FE-Netzes!".

回复:

这种情况下，有限元网格的生成需满足以下条件：

  • Die beiden Kontaktflächen müssen parallel modelliert sein: Alle Knoten, Linien sowie integrierte Objekte müssen übereinstimmen, auch wenn ein Objekt an einer der Kontaktflächen keine Verwendung hat.

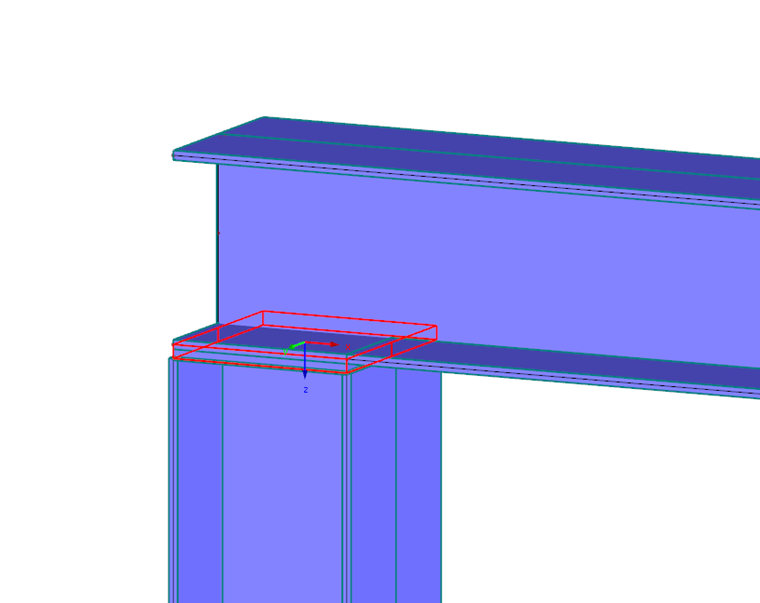

接触实体
1 接触实体

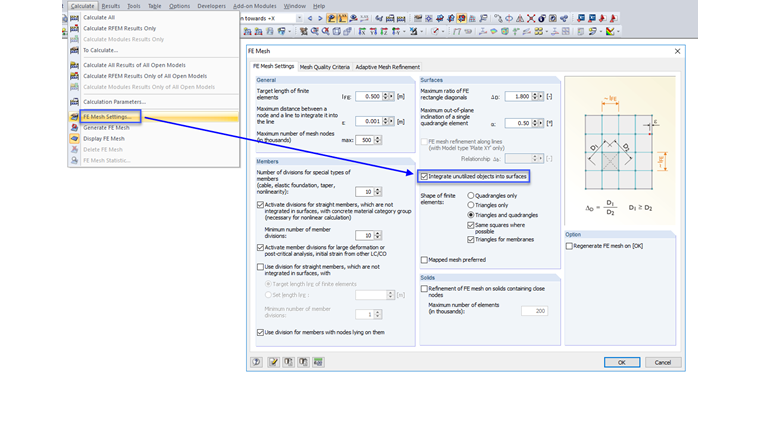

  • Damit auch unter Berücksichtigung evtl. nicht benutzter Objekte ein FE-Netz generiert werden kann, ist innerhalb der FE-Netz-Einstellungen die Option "Nicht verwendete Objekte in die Flächen integrieren" zu aktivieren (siehe Bild 2).
Option "Nicht verwendete Objekte in Flächen integrieren"
2 选项“将未使用的对象集成到面中”
