Generazione di mesh EF per solidi di contatto con superfici non corrispondenti

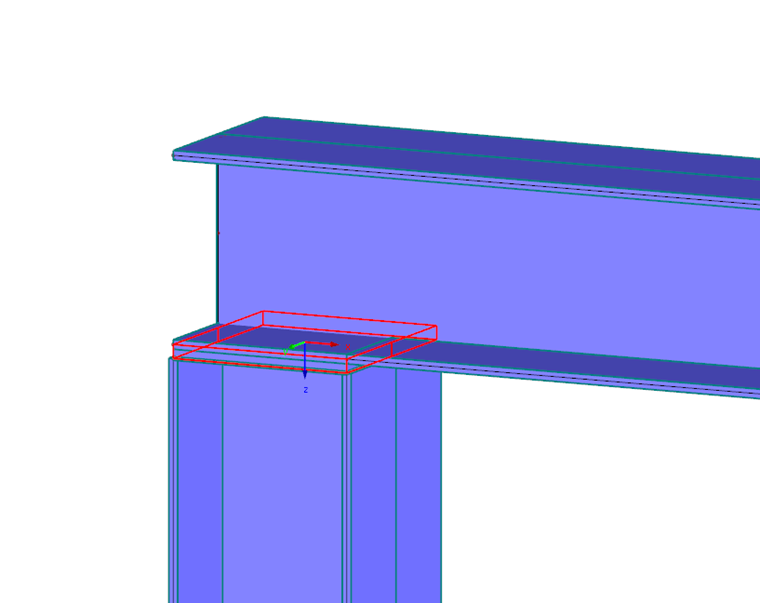

Ho modellato un solido di contatto con oggetti collegati su entrambi i lati in posizioni diverse. Es erscheint die Fehlermeldung "Fehler beim Generieren des FE-Netzes!".


Risposta:

Per generare la mesh EF, in questo caso è necessario soddisfare le seguenti condizioni:

  • Die beiden Kontaktflächen müssen parallel modelliert sein: Alle Knoten, Linien sowie integrierte Objekte müssen übereinstimmen, auch wenn ein Objekt an einer der Kontaktflächen keine Verwendung hat.

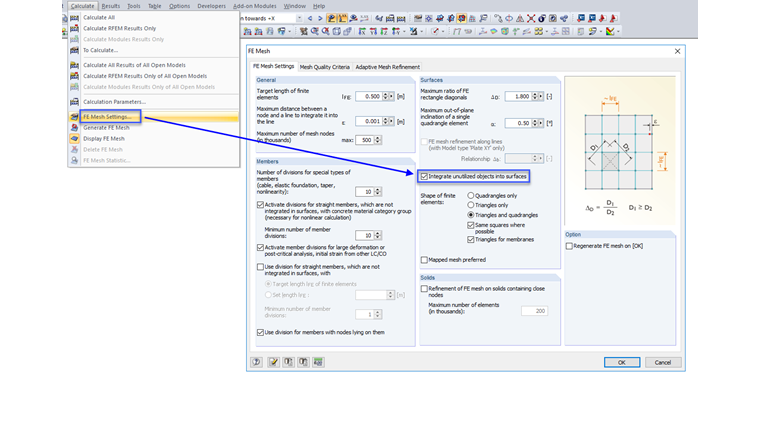

  • Damit auch unter Berücksichtigung evtl. nicht benutzter Objekte ein FE-Netz generiert werden kann, ist innerhalb der FE-Netz-Einstellungen die Option "Nicht verwendete Objekte in die Flächen integrieren" zu aktivieren (siehe Bild 2).
