Génération du maillage EF pour les solides de contact avec surfaces non-concordées

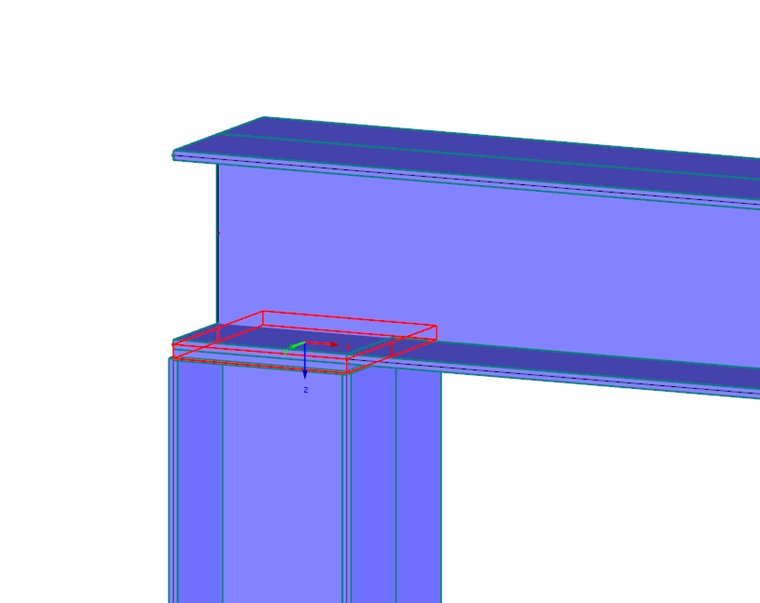

J'ai modélisé un solide de contact avec des objets connectés des deux côtés à différents endroits. Le message d'erreur « Erreur lors de la génération du maillage EF ! » apparait.


Réponse:

Pour générer le maillage EF, les conditions suivantes doivent être remplies :

  • Les deux surfaces de contact doivent être modélisées en parallèle : tous les nœuds, lignes et objets intégrés doivent correspondre, même si un objet sur l'une des surfaces de contact n'est pas utilisé.

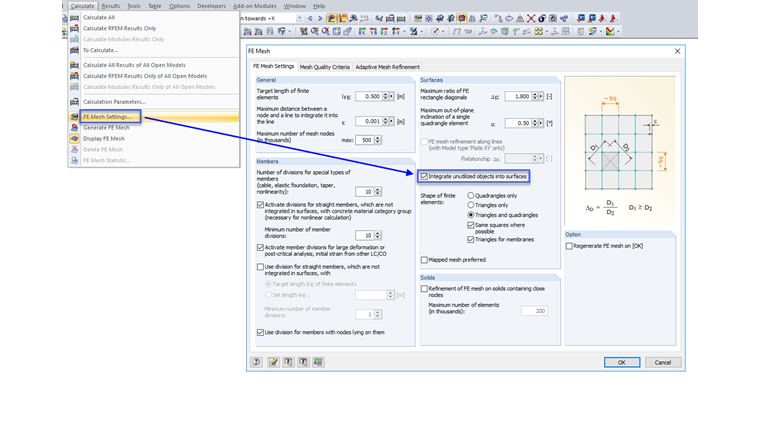

  • Pour générer également le maillage EF en considérant les objets éventuellement inutilisés, activez l'option « Intégrer les objets non utilisés dans les surfaces » dans les paramètres du maillage EF (voir la Figure 02).
