Descargue el modelo de un edificio de hormigón de 8 plantas aquí y ábralo con el software RFEM 6 de análisis de estructuras por elementos finitos.

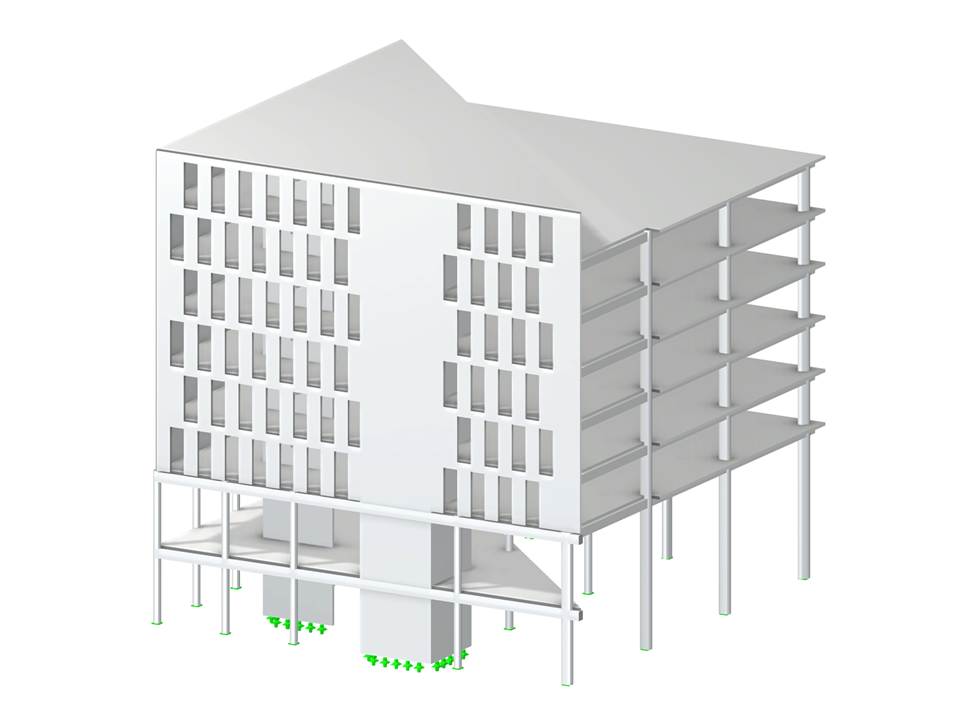

Edificio de hormigón de 8 plantas
| Número de nudos | 568 |
| Número de líneas | 744 |
| Número de barras | 238 |
| Número de superficies | 84 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 5088.387 t |
| Dimensiones (métricas) | 31,000 x 31,000 x 31,000 m |
| Dimensiones (imperiales) | 101.71 x 101.71 x 101.71 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
2024-07-30
2024-08-01
Característica del producto
Duración: 00:01:58 min
Duración: 01:04:39 min
Duración: 00:52:59 min
Duración: 01:04:22 min
Duración: 01:12:10 min
Duración: 01:07:48 min
Duración: 00:01:55 min
Duración: 00:00:55 min
Duración: 00:47:52 min
.png?mw=350&hash=7cd9832dca46f67c5547928b326e89ccaace6638)
El Modelo de edificio es uno de los complementos de soluciones especiales en RFEM 6. Esta herramienta ofrece ventajas para el modelado, ya que es posible crear y manipular plantas de edificios fácilmente. El modelo de construcción se puede activar al inicio del proceso de modelado y posteriormente.
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-22 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
Para evaluar si también es necesario considerar el análisis de segundo orden en un cálculo dinámico, se proporciona el coeficiente de sensibilidad del desplome entre plantas θ en los apartados 2.2.2 y 4.4.2.2 de EN 1998-1. Se puede calcular y analizar utilizando RFEM 6 y RSTAB 9.
El complemento Cálculo de acero en RFEM 6 ahora ofrece la capacidad de realizar el cálculo sísmico según AISC 341-16 y AISC 341-22. Actualmente hay disponibles cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS).
El modelo de construcción se calcula en dos fases:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
Hay varias herramientas de modelado disponibles para elementos en modelos de edificios:
- Línea vertical
- Pilar
- Muro
- Viga
- Piso rectangular
- Piso poligonal
- Abertura de piso rectangular
- Abertura de piso poligonal
Esta característica le permite definir el elemento en el plano del terreno (por ejemplo, con una capa de fondo) con la creación de elementos múltiples asociada en el espacio.
Usando el tipo de planta "Solo transmisión de cargas", puede considerar las losas sin el efecto de rigidez dentro y fuera del plano en el complemento Modelo de edificio. Este tipo de elemento recoge las cargas en la losa y las transfiere a los elementos de apoyo del modelo en 3D. Así, puede simular componentes secundarios, como rejillas y elementos de distribución de carga similares, sin ningún efecto adicional en el modelo en 3D.
Al generar muros de cortante y vigas de gran canto, puede asignar no solo superficies y celdas, sino también barras.
Tengo un modelo en 3D e intento dividirlo en "muros" y "superficies" con el complemento Modelo de edificio y calcularlos por separado. Sin embargo, mi sistema se está volviendo inestable entonces. ¿Cuál puede ser el motivo?
Recibí un mensaje de error "Superficie de tipo incompatible ... (La superficie en el plano superior del piso del edificio debe ser del tipo 'Transferencia de carga') ”al ejecutar el cálculo. ¿Cuál es el motivo?
¿Qué es el método de los elementos finitos basado en componentes (CBFEM)?
¿Cómo podemos introducir los datos experimentales del túnel de viento en RFEM?
¿Cómo podemos introducir datos experimentales en RWIND?
¿Cuál es la diferencia entre los modelos de turbulencia RANS, URANS y DDES?
