Скачайте данную модель 8-этажного железобетонного здания и откройте ее в программе для расчёта конструкций по МКЭ RFEM 6.

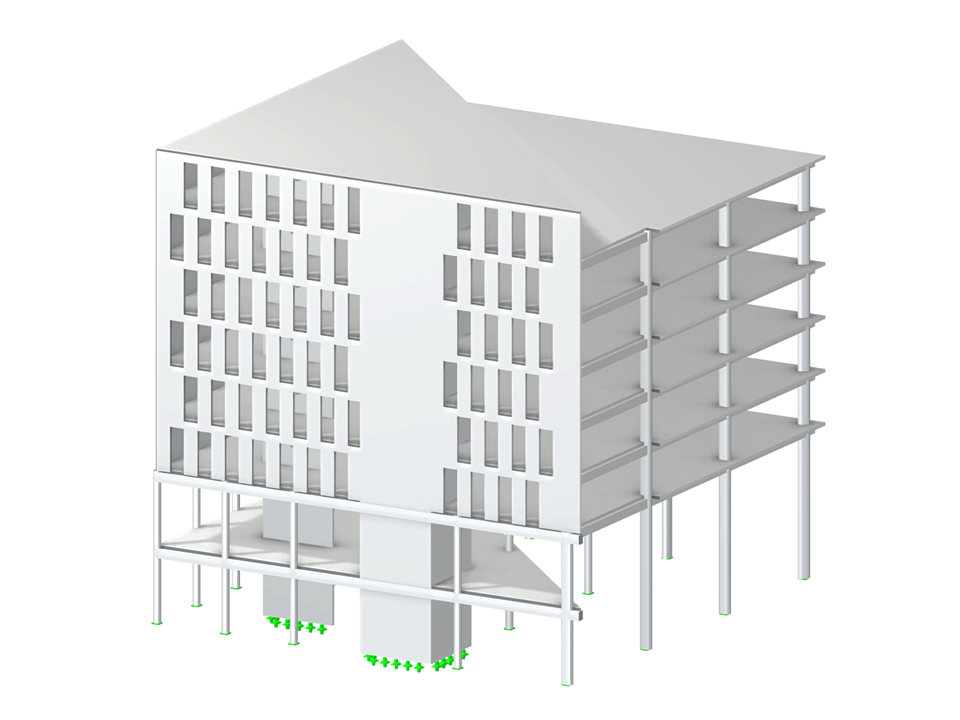

Восьмиэтажное здание из железобетона
Количество узлов | 568 |
Количество линий | 744 |
Количество стержней | 238 |
Количество поверхностей | 84 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 4 |
Количество расчетных сочетаний | 0 |
Общий вес | 5088,387 t |
Размеры (метрические) | 31,000 x 31,000 x 31,000 m |
Размеры (имперские) | 101.71 x 101.71 x 101.71 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Модель здания рассчитывается в два этапа:
- Общий 3D-расчёт вмей модели, в которой плиты перекрытий моделируются как жёсткая плоскость (диафрагма) или как изгибаемая пластина
- Местный 2D-расчёт отдельных этажей
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, чтобы затем их можно было интегрировать в соответствии с требуемой нормой Аддон Расчёт железобетонных конструкций для RFEM 6 / RSTAB 9 als Stäbe bemessen werden können.
Для элементов в моделях зданий доступно несколько инструментов моделирования:
- Вертикальная линия
- Колонна
- Стена
- Балка
- Прямоугольный перекрытие
- Многоугольная плита
- Прямоугольное отверстие в потолке
- Многоугольное отверстие в перекрытии
Эта функция позволяет задать элементы на нулевой плоскости (например, фоновый слой) с соответствующим созданием нескольких элементов в пространстве.
С помощью этажа «Только передача нагрузки» можно Аддон Модель здания Decken ohne Steifigkeitseffekt in und aus der Ebene berücksichtigen. Этот тип элемента собирает нагрузки на перекрытие и передаёт их на опорные элементы 3D-модели. Таким образом, вы можете моделировать второстепенные компоненты, такие как решётки и подобные элементы распределения нагрузки, можно моделировать в 3D-модели без каких-либо дополнительных эффектов.
При создании диафрагм жёсткости и балок-стенок можно придавать не только поверхности и ячейки, но и стержни.
