Descargue el modelo de un edificio de hormigón armado aquí y ábralo con el software RFEM de análisis por elementos finitos.
Este modelo se utilizó en el seminario web gratuito "Nuevas características en RFEM 6 y RSTAB 9" el 15 de octubre de 2021 (13 de octubre de 2021 en alemán).
Modelo utilizado en

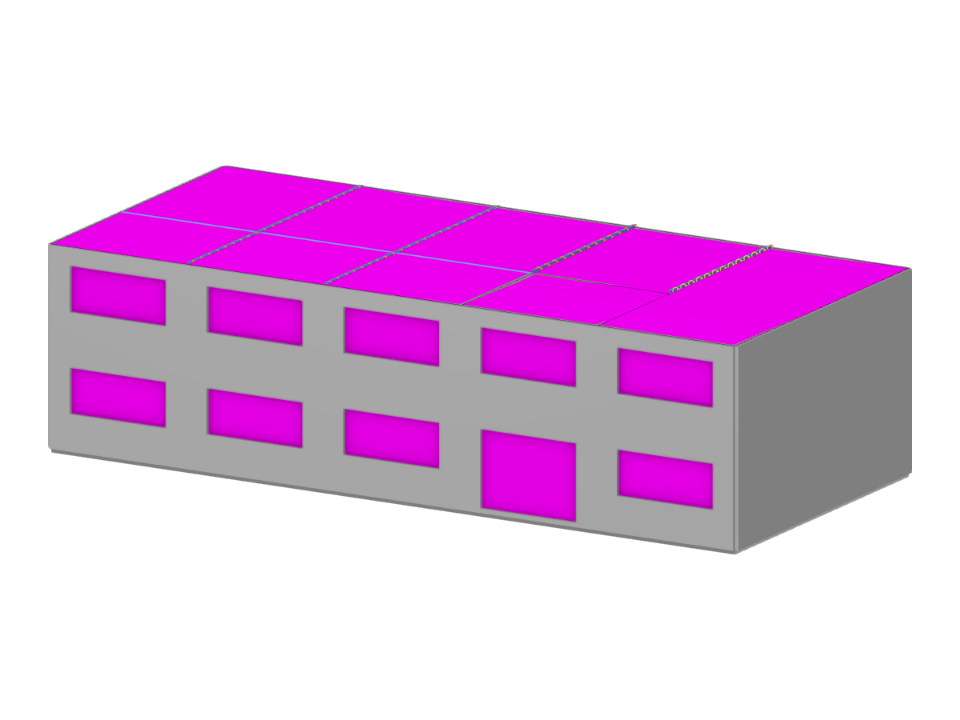

Edificio de hormigón (concreto) armado
| Número de nudos | 136 |
| Número de líneas | 166 |
| Número de barras | 30 |
| Número de superficies | 41 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 619.549 t |
| Dimensiones (métricas) | 25,000 x 6,680 x 11,000 m |
| Dimensiones (imperiales) | 82.02 x 21.92 x 36.09 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
