Téléchargez ci-dessous le modèle de ce bâtiment en béton armé et ouvrez-le avec le logiciel de calcul de structure aux éléments finis RFEM.
Ce modèle est utilisé dans le webinaire gratuit «Nouvelles fonctionnalités de RFEM 6 et RSTAB 9» du 15 octobre 2021 (en allemand).

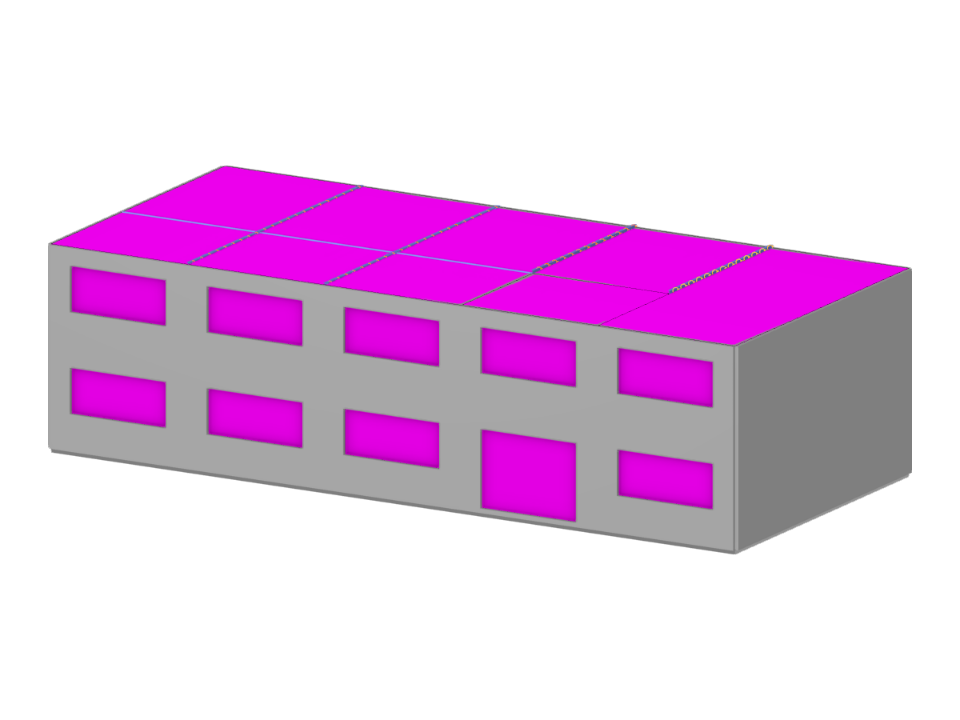

Bâtiment en béton armé
Nombre de nœuds | 136 |
Nombre de lignes | 166 |
Nombre de barres | 30 |
Nombre de surfaces | 41 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 619,549 t |
Dimensions (métrique) | 25,000 x 6,680 x 11,000 m |
Dimensions (impériales) | 82.02 x 21.92 x 36.09 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
