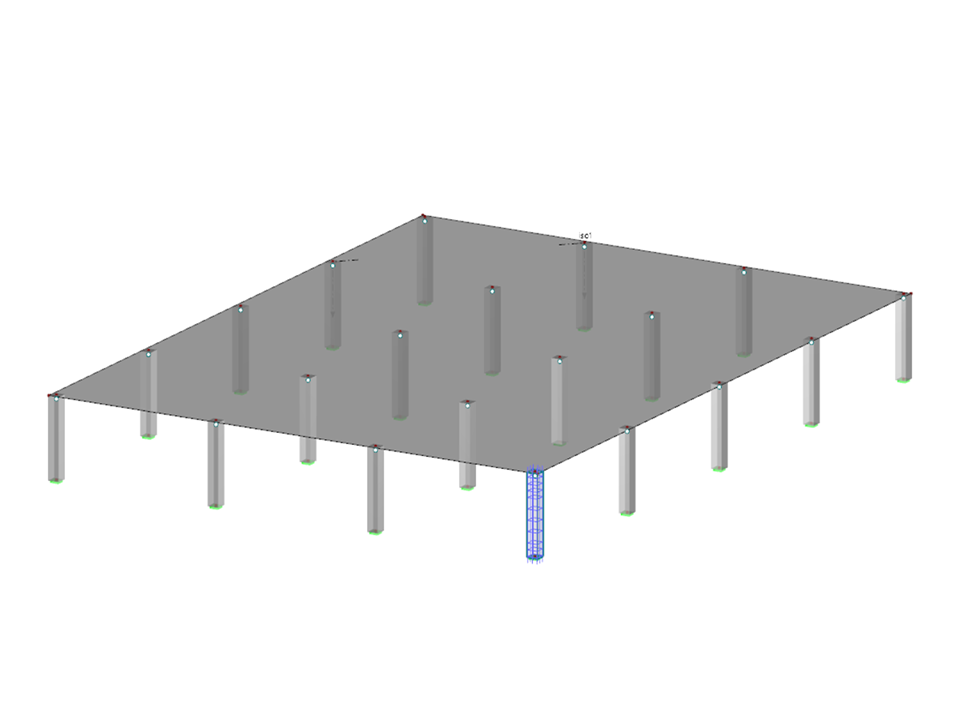

El modelo presenta una losa de hormigón armado detallada, apoyada en una base de hormigón, que muestra las características típicas de los métodos de construcción modernos en un edificio de hormigón armado. Se integran informaciones técnicas precisas sobre la transmisión de cargas y disposición de armaduras, esenciales para el funcionamiento estructural. La visualización proporciona una comprensión clara y visual de la configuración y las relaciones constructivas. Además, se incluyen detalles gráficos sobre las posiciones de armado y los elementos de conexión, lo que permite una evaluación fundamentada de la solución constructiva.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Losa de hormigón armado de alta calidad con apoyo de hormigón
| Número de nudos | 44 |
| Número de líneas | 24 |
| Número de barras | 20 |
| Número de superficies | 1 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 2 |
| Peso completo | 370.149 t |
| Dimensiones (métricas) | 20,660 x 27,410 x 3,156 m |
| Dimensiones (imperiales) | 67.78 x 89.93 x 10.35 feet |
| Versión del programa | 5.25.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
