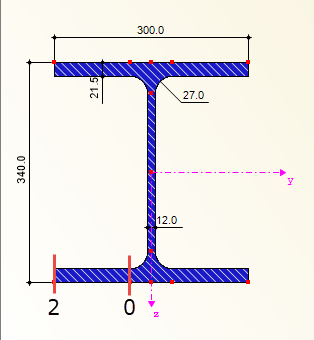

- Bemessungspunkt 0
Anschnitt des Flansches am Stegrand bzw. am Ausrundungsbeginn - Bemessungspunkt 1

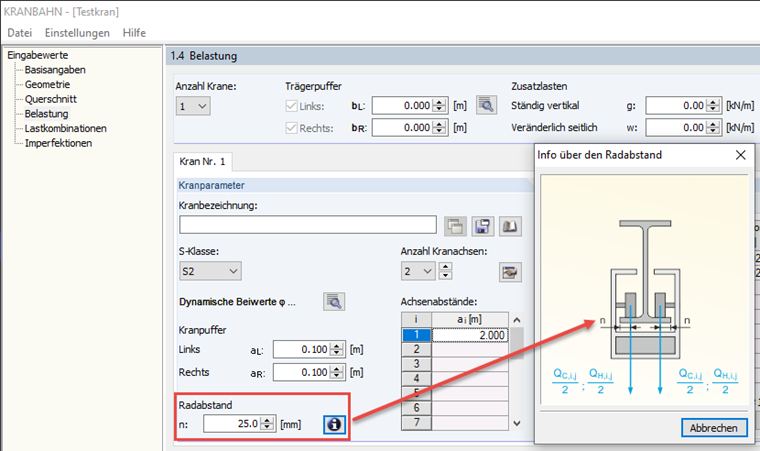

Flansch am Lasteinleitungspunkt (dieser kann in Maske 1.4 als Radabstand kontrolliert werden) - Bemessungspunkt 2
Flanschrand
Frage
Ich möchte mit dem Zusatzmodul KRANBAHN einen Hängekran bemessen. Wo liegen für den Spannungsnachweis am Unterflansch und für den Ermüdungsnachweis die Bemessungspunkte 0, 1 und 2?
Antwort:
Die Bemessungspunkte in KRANBAHN wurden entsprechend der Norm übernommen. Die Spannungen werden dabei für folgende Stellen berechnet:Diese Punkte werden im Programm KRANBAHN nicht genauer in der Grafik des Querschnittes ausgegeben. An den Bemessungspunkten 0 und 2 befinden sich jedoch immer je ein Spannungspunkt für den auch Ergebniswerte direkt ausgegeben werden können.
