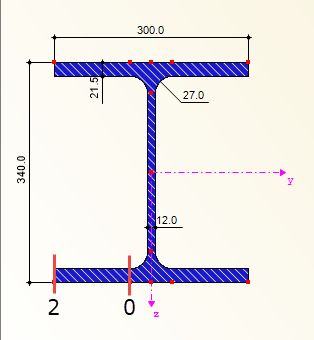

- Point de calcul 0
Fil de la semelle au bord de l'âme ou au début du rayon - Point de calcul 1

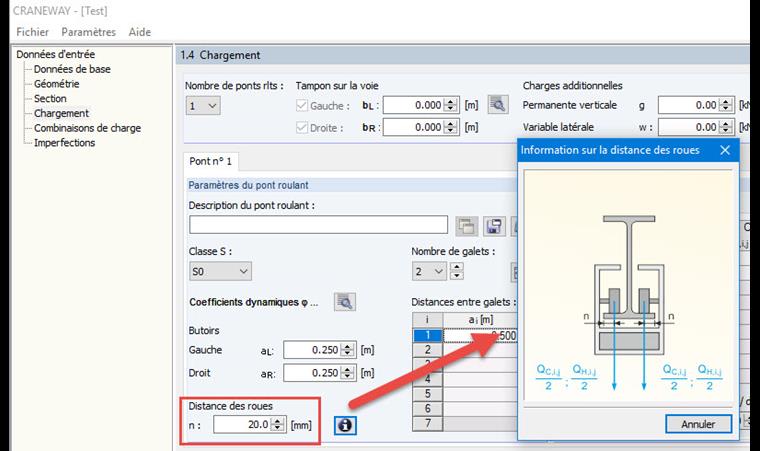

Semelle au point d'application de la charge (vérifiable dans la fenêtre 1.4 comme espacement des roues) - Point de calcul 2
Bord de la semelle
Question
Je souhaite utiliser le module additionnel CRANEWAY pour calculer un pont roulant suspendu. Où sont situés les points de calcul 0, 1 et 2 pour l'analyse de contrainte sur la semelle inférieure et pour la vérification à la fatigue ?
Réponse:
Les points de calcul de CRANEWAY ont été paramétrés conformément à la norme. Dans ce cas, les contraintes sont calculées pour les emplacements suivants :Ces points ne sont pas affichés dans le graphique de la section résultante dans CRANEWAY. Cependant, il existe toujours un point de contrainte aux points de calcul 0 et 2 pour lequel les valeurs de résultat peuvent être affichées directement.
