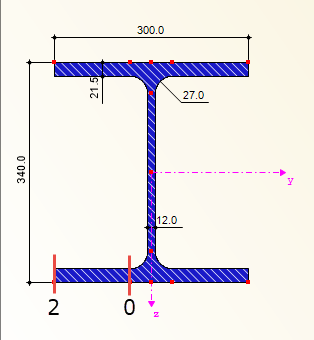

- Ponto de dimensionamento 0
Uma periferia do banzo na borda da alma ou no início do arredondamento - Ponto de dimensionamento 1

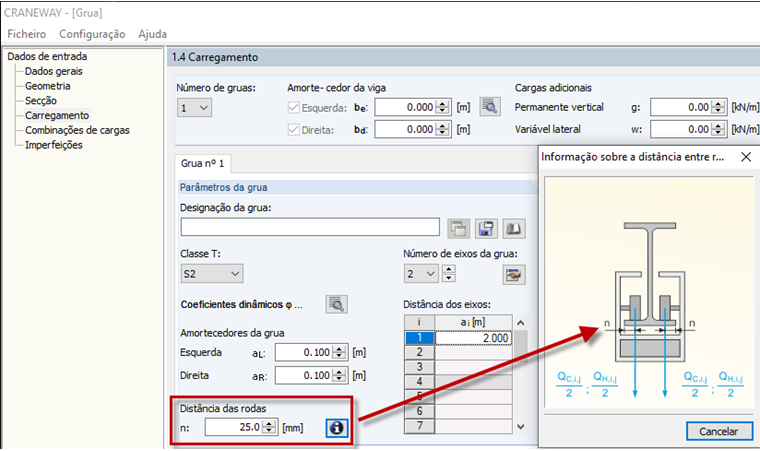

Banzo no ponto de introdução da carga (este pode ser verificado como distância entre rodas na janela 1.4) - Ponto de dimensionamento 2
borda do banzo
Pergunta
Gostaria de utilizar o módulo adicional CRANEWAY para dimensionar uma grua de suspensão. Onde estão os pontos 0, 1 e 2 para a análise de tensões no banzo inferior e para a verificação à fadiga?
Resposta:
Os pontos de dimensionamento no CRANEWAY foram aplicados segundo a norma. Neste caso, as tensões são calculadas para as seguintes posições:Estes pontos não são apresentados de forma mais precisa no gráfico de secção resultante do programa CRANEWAY. Contudo, existe sempre um ponto de tensão nos pontos de dimensionamento 0 e 2 para os quais os valores de resultados podem ser apresentados diretamente.
