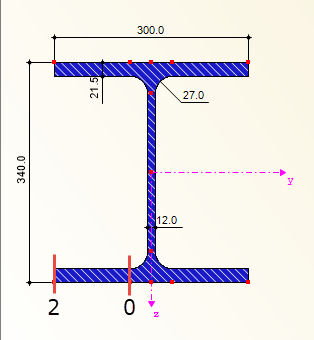

- Punto di progetto 0
Una periferia dell'ala sul bordo dell'anima o all'inizio del raccordo - Punto di progetto 1

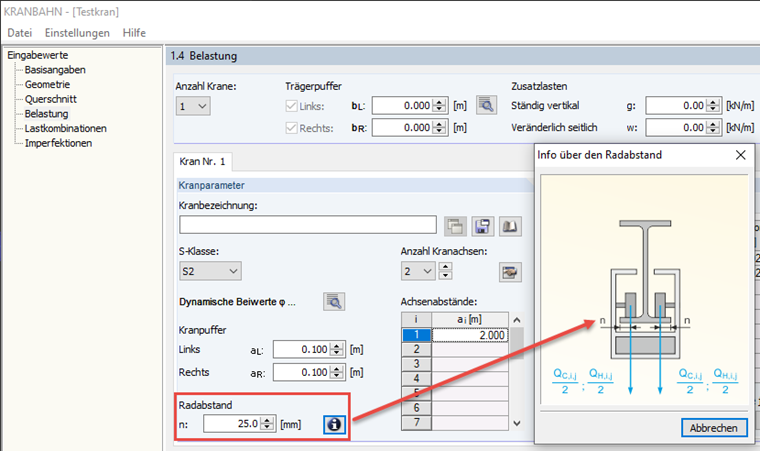

Un'ala nel punto di applicazione del carico (questo può essere verificato come distanza tra le ruote nella finestra 1.4) - Punto di progetto 2
bordo ala
Domanda
Vorrei utilizzare il modulo aggiuntivo CRANEWAY per progettare una gru sospesa. Dove sono i punti di progetto 0, 1 e 2 per l'analisi delle tensioni sull'ala inferiore e per il progetto a fatica?
Risposta:
I punti di progetto in CRANEWAY sono stati adottati in conformità con la norma. In questo caso, le tensioni sono calcolate per le seguenti posizioni:Questi punti non vengono visualizzati nel grafico della sezione trasversale risultante nel programma CRANEWAY. Tuttavia, c'è sempre un punto di tensione nei punti di progetto 0 e 2 per cui i valori dei risultati possono essere visualizzati direttamente.
