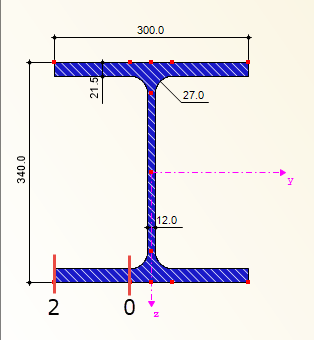

- Расчетная точка 0
Периферия полки в конце стенки или в начале закругления - Расчетная точка 1

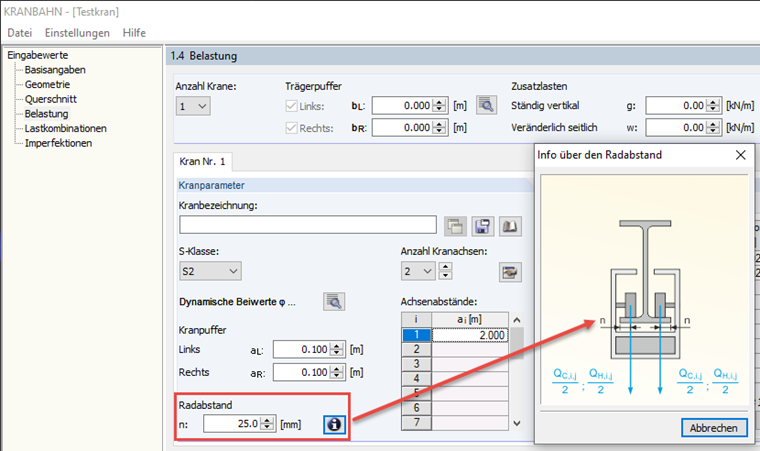

Полка в точке приложения нагрузки (это можно проверить в окне 1.4 как расстояние между колесами) - Расчетная точка 2
край полки
Вопрос
Я бы хотел использовать дополнительный модуль CRANEWAY для расчета подвесного крана. Вы можете мне подсказать, где находятся расчетные точки 0, 1 и 2, необходимые для расчета напряжений в нижней полке и для расчета на усталость?
Ответ:
Расчетные точки в дополнительном модуле CRANEWAY были заимствованы из соответствующей нормы, потому напряжения всегда рассчитываются для следующих мест:Данные точки затем в графике сечений в программе CRANEWAY не отображаются. Однако, в расчетных точках 0 и 2 всегда имеется точка напряжения, для которой можно непосредственно отобразить все величины результатов.
