Frage

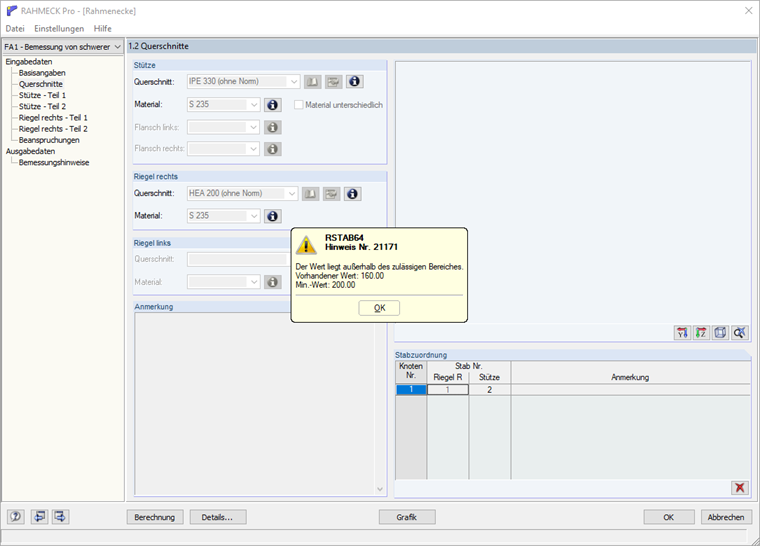

Bei der Berechnung einer Verbindung mit dem Zusatzmodul RAHMECK Pro erscheint ein Hinweis, dass der Wert außerhalb des zulässigen Bereichs liegt (Vorh. Wert: 160, Min.-Wert 200). Was bedeutet der erwähnte Hinweis?
Antwort:
Meist ist es so, dass die Abmessungen der Stäbe nicht zusammenpassen.

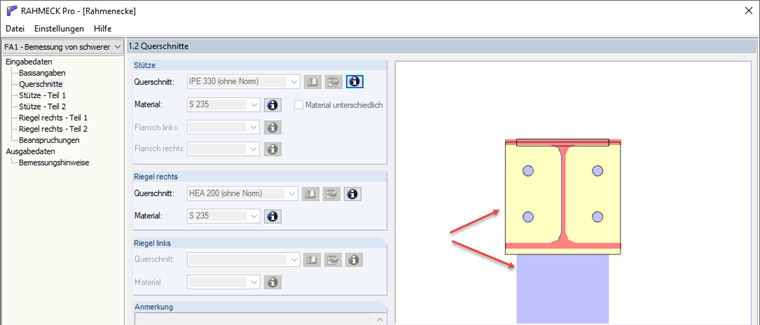

Der Riegel hat im Beispielmodell eine Flanschbreite von 200 mm die Stütze von 160 mm.
Dieser Anschluss ist im Zusatzmodul so nicht zulässig da die Flanschbreite der Stütze mindestens so groß sein sollte wie die Flanschbreite des anzuschließenden Bauteils. Sobald die Querschnitte entsprechend dieser Regel definiert werden, klappt auch die Bemessung des Anschlusses.
