Вопрос

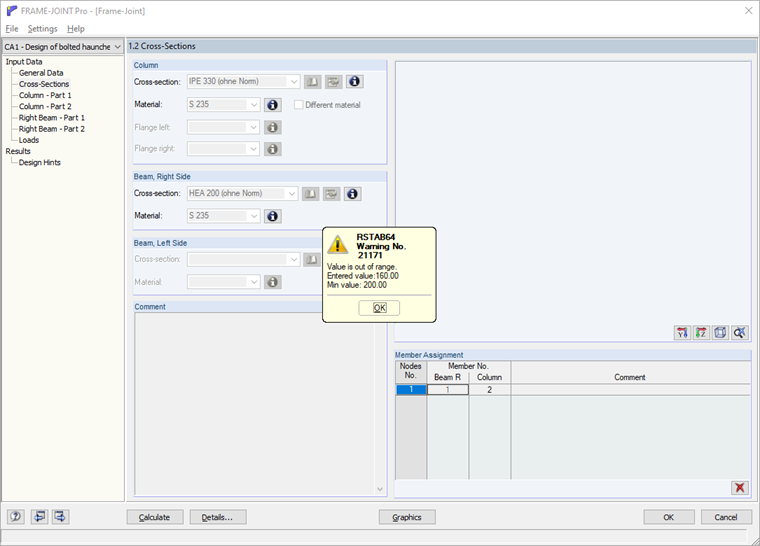

При расчете соединения в дополнительном модуле FRAME‑JOINT Pro появляется сообщение о том, что значение находится вне допустимого диапазона (актуальное Значение: 160, мин. значение 200). Что это значит?
Ответ:
Обычно размеры стержней не совпадают.

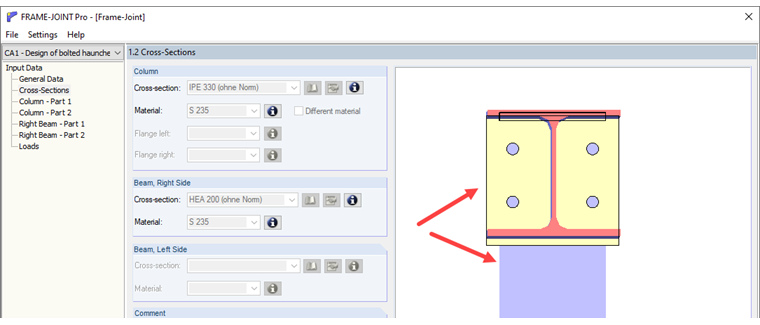

В примере модели балка имеет ширину полки 200 мм и опору колонны 160 мм.
Это соединение недействительно в дополнительном модуле, поскольку ширина полки колонны должна быть не меньше ширины полки соединяемого элемента конструкции. Как только сечения будут заданы в соответствии с этим правилом, будет работать и расчет соединений.
