Pytanie

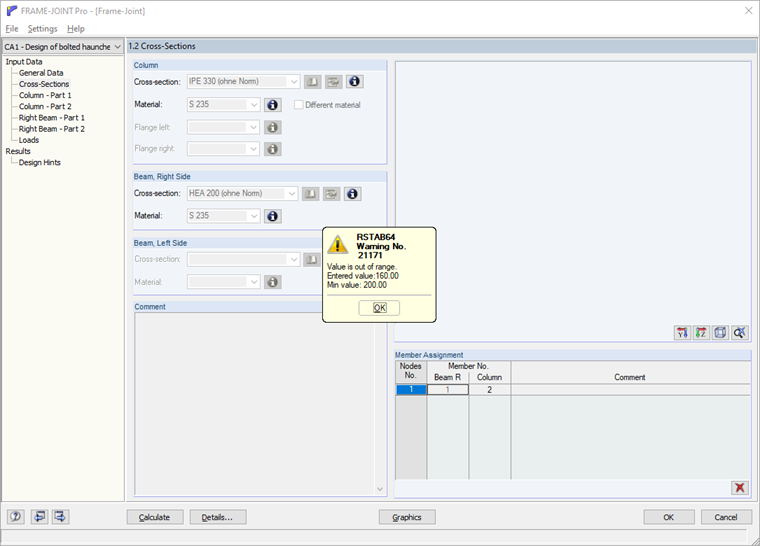

Podczas obliczania połączenia za pomocą modułu rozszerzającego FRAME‑JOINT Pro pojawia się komunikat, że wartość jest poza dopuszczalnym zakresem (istniejący Wartość: 160, wartość minimalna 200). Co oznacza ta wiadomość?
Odpowiedź:
Ten komunikat jest zwykle wyświetlany w przypadku, gdy wymiary pręta nie są zgodne.

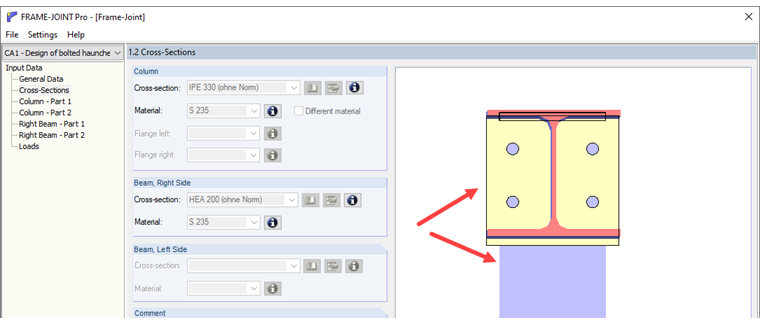

W przykładowym modelu belka ma szerokość półki 200 mm, a podporę słupa 160 mm.
Połączenie to nie jest ważne w module dodatkowym, ponieważ szerokość półki słupa powinna być co najmniej równa szerokości półki łączonego elementu konstrukcyjnego. Po zdefiniowaniu przekrojów zgodnie z tą zasadą można również przeprowadzić wymiarowanie połączeń.
