Dotaz

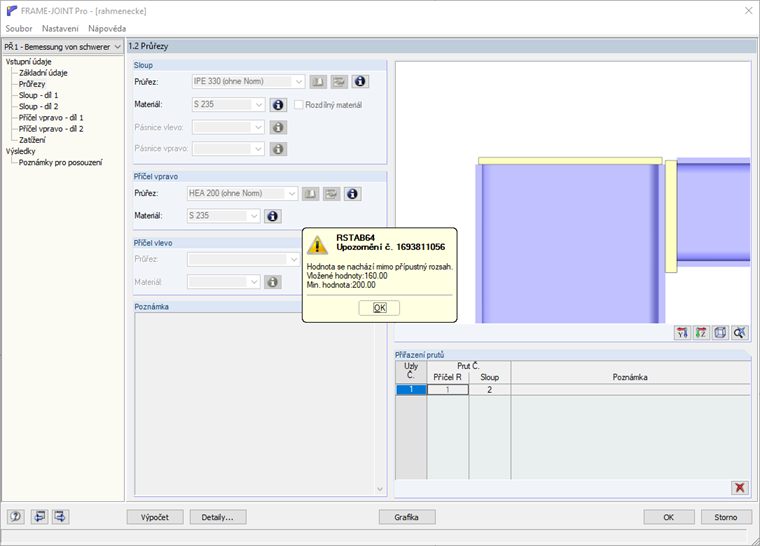

Při výpočtu přípoje přídavným modulem FRAME-JOINT Pro se zobrazí poznámka, že se hodnota nachází mimo přípustný rozsah (aktuální hodnota: 160, min. hodnota 200). Co znamená zmíněná poznámka?
Odpověď:
Většinou je to tak, že se rozměry prutů neshodují.

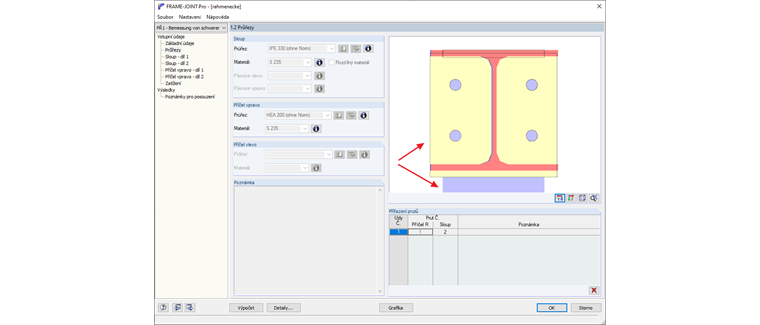

V příkladu má příčle šířku pásnice 200 mm a sloup 160 mm.
Toto připojení není v přídavném modulu přípustné, protože šířka pásnice sloupu by měla být alespoň tak velká jako šířka pásnice připojovaného dílce. Jakmile jsou průřezy definovány podle tohoto pravidla, funguje také posouzení spoje.
