问题

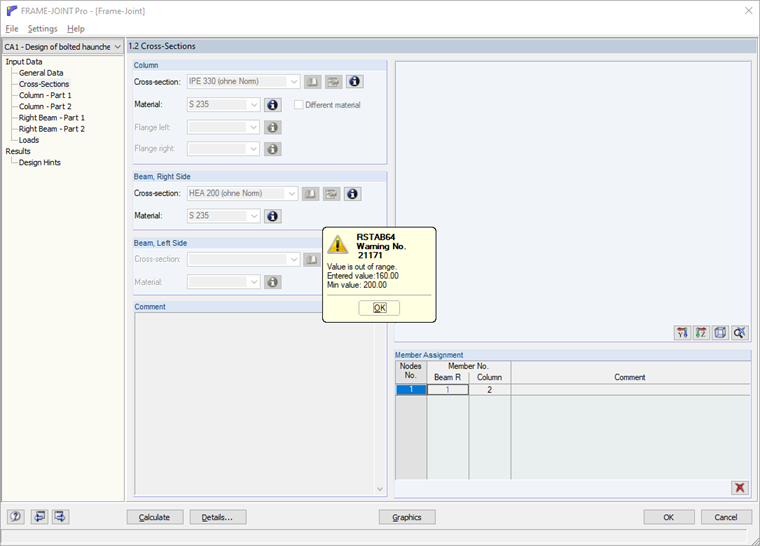

使用附加模块 FRAME‑JOINT Pro 计算连接时,会出现一条消息,指出该值超出有效范围(现有 值: 160,最小值200)。 该信息是什么意思?
回复:
该信息通常在杆件尺寸不对应的情况下显示。

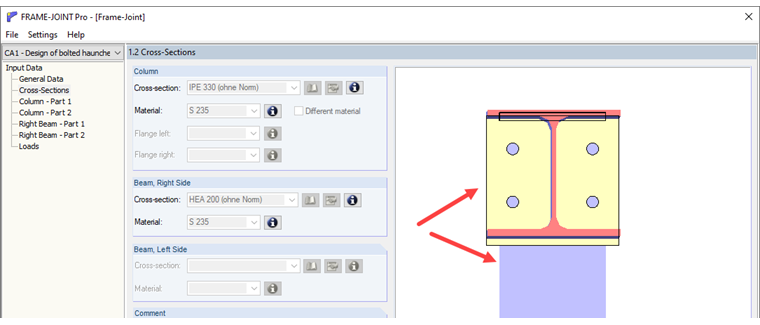

在示例模型中,梁的翼缘宽度为 200 mm,柱的支座宽度为 160 mm。
该节点在附加模块中无效,因为柱子的翼缘宽度至少应与所连接结构的翼缘宽度一样宽。 按照该规则定义截面后,就可以进行节点设计。
