Domanda

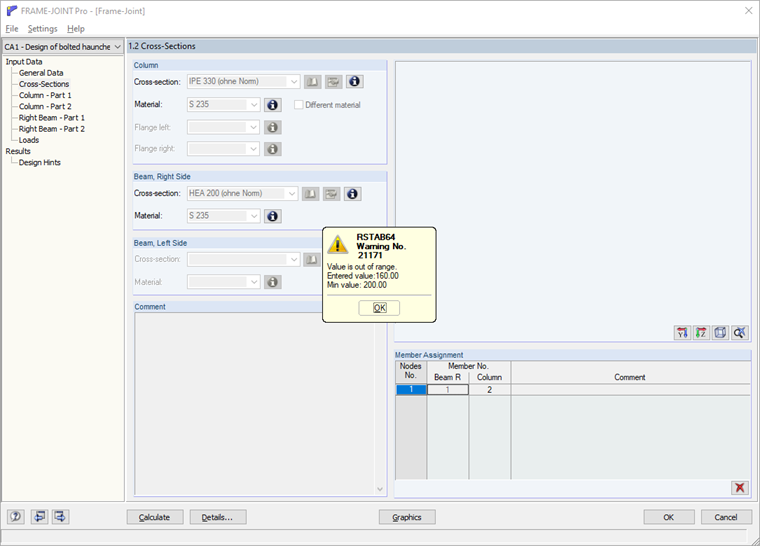

Quando si calcola un collegamento utilizzando il modulo aggiuntivo FRAME‑JOINT Pro, appare un messaggio che dice che il valore è fuori dall'intervallo valido (esistente Valore: 160, valore minimo 200). Cosa significa questo messaggio?
Risposta:
Questo messaggio viene solitamente visualizzato nel caso in cui le dimensioni dell'asta non corrispondono.

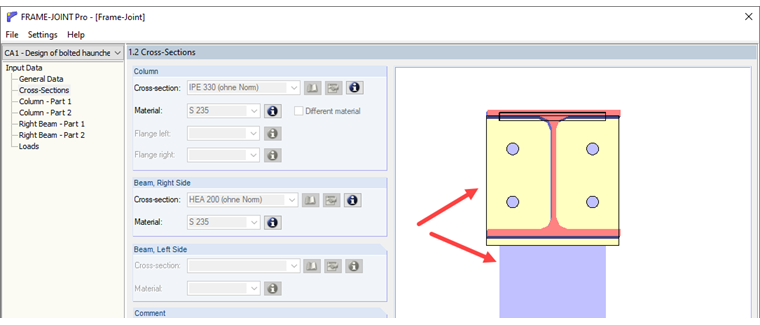

Nel modello di esempio, la trave ha una larghezza dell'ala di 200 mm e il vincolo della colonna di 160 mm.
Questo giunto non è valido nel modulo aggiuntivo poiché la larghezza dell'ala della colonna dovrebbe essere almeno grande quanto la larghezza dell'ala dell'elemento strutturale da collegare. Non appena le sezioni trasversali sono definite secondo questa regola, può essere eseguita anche la verifica del collegamento.
