SUPER-EK: Ergebnisüberlagerung diverser Bauzustände

Zusatzmodul für RSTAB 8

Wie kann ich Ihnen helfen?

Sie haben Fragen zu Dlubal-Produkten oder benötigen Unterstützung bei der Auswahl für Ihr Projekt?

Sie können mich einfach über die unten angegebenen Kontaktmöglichkeiten erreichen.

Ich freue mich darauf, von Ihnen zu hören!

Dipl.-Ing. (FH) Dipl.-Wirtschaftsing. (FH) Christian Stautner

Head of Sales

+49 9673 9203-0

[email protected] Individuelle Frage stellen

Preise

RSTAB 8-Zusatzmodul SUPER-EK

Das RSTAB 8-Zusatzmodul SUPER-EK ermöglicht es, Bauzustände mit wechselnden System- und Belastungsbedingungen zu erfassen.
Montagelasten oder temporäre Lagerungen sind nicht nur im Brückenbau bedeutsam, sondern müssen auch in vielen Bereichen des konstruktiven Ingenieurbaus berücksichtigt werden.

Ergebnisüberlagerung verschiedener Bauzustände

Gesamtanzahl: 4

SUPER-EK | Leistungsmerkmale

Verwaltung der RSTAB-Modelle entsprechend dem Baufortschritt
Definition der geometrischen Randbedingungen für die einzelnen Bau- und Betriebszustände
Zugriff auf Lastfälle, Last- oder Ergebniskombinationen aller Positionen
Überlagerung der verschiedenen Modelle in Form einer Einhüllenden aller Extremwerte
Kombinationsmöglichkeit nach folgenden Normen:
- Eurocode
- DIN 18800:1990-11
- DIN 1045:1988-07
- DIN 1045-1:2008-08
- DIN 1052:1988-04
- DIN 1055-100:2001-03
- ÖNORM
- Gebrauchstauglichkeit (nicht skaliert)
Tabellarische und grafische Ergebnisausgabe

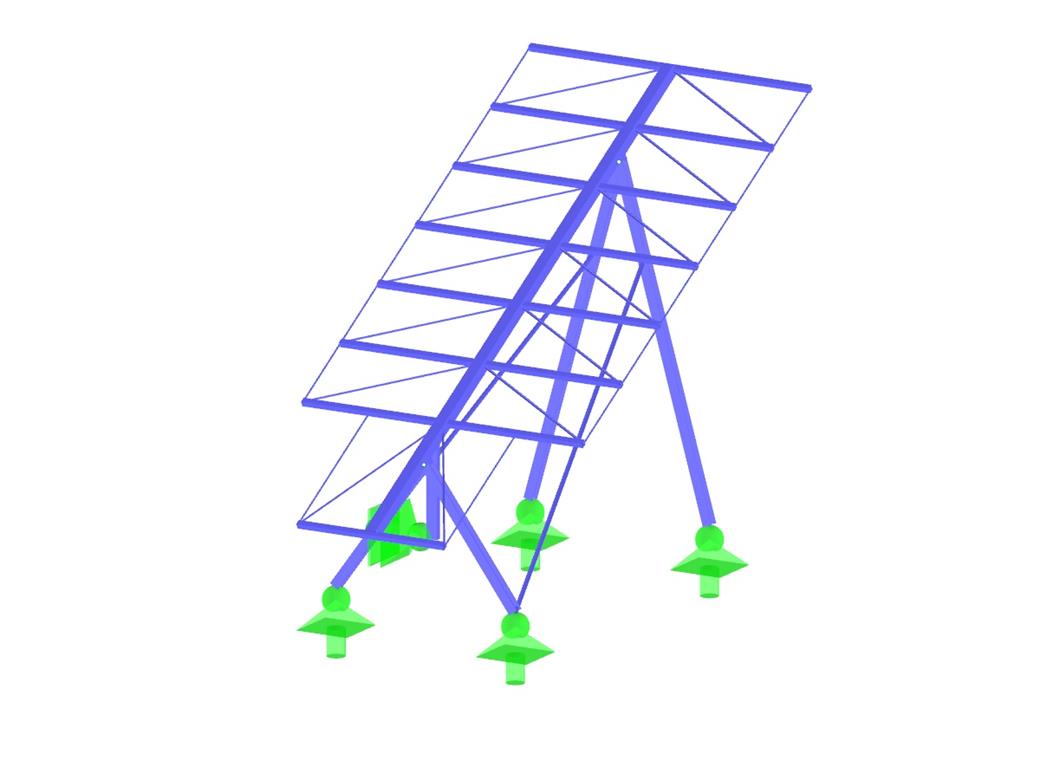

Positionen mit unterschiedlichen Betriebszuständen

SUPER-EK | Eingabe

Es wird ein Grundmodell angelegt und dem Baufortschritt entsprechend unter verschiedenen Positionsnamen gespeichert. Diese Positionen werden dann für die Superkombination verwendet. Die Überlagerung erfolgt wie bei einer RSTAB-Ergebniskombination.

Mit den diversen Bau- oder Betriebszuständen lassen sich die unterschiedlichen geometrischen Randbedingungen abbilden: Im System können beispielsweise Lager, Stäbe und Bettungen ergänzt oder entfernt werden.

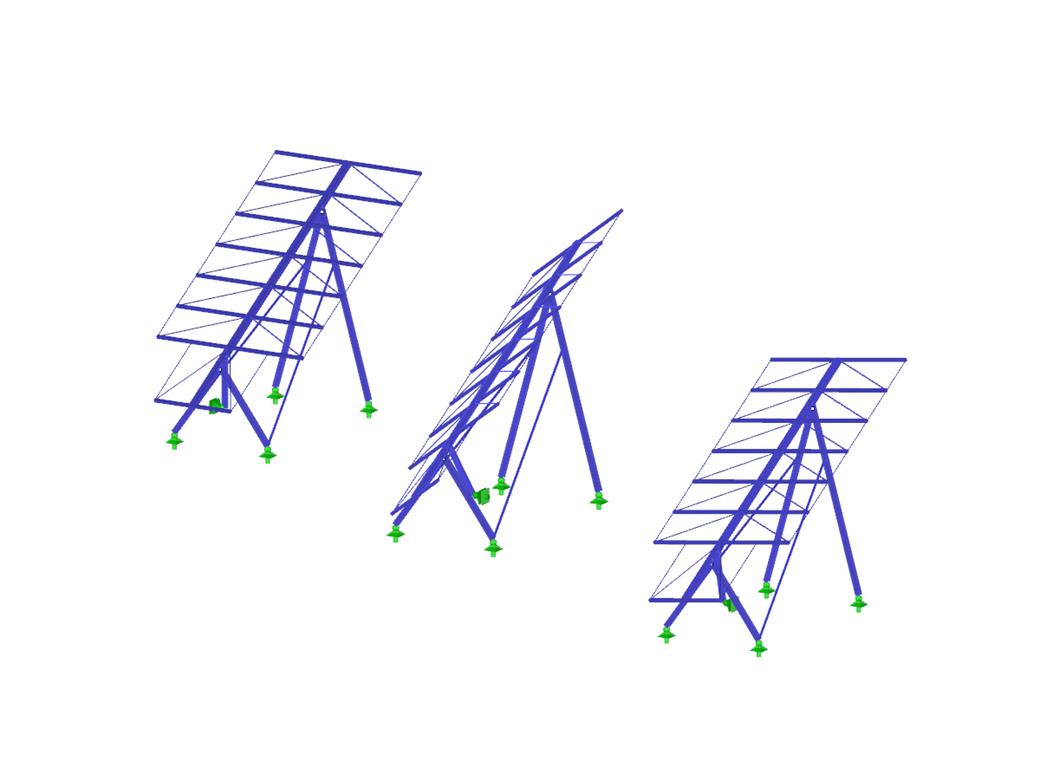

Überlagerung von Betriebszuständen mit Kombinationskriterium "oder"

SUPER-EK | Überlagerung

Für die Überlagerung wird eine der integrierten Normen ausgewählt. Die Teilsicherheitswerte sind voreingestellt. Es ist auch möglich, eine neue Norm anzulegen und mit den benutzerdefinierten Sicherheitsfaktoren abzuspeichern.

Das Kombinationskriterium legt fest, welche Lastfälle, Last- oder Ergebniskombinationen von welcher Position zu berücksichtigen sind. Die Einwirkungen können mit Faktoren skaliert und als 'ständig' oder 'eventuell' klassifiziert werden. Es sind auch Alternativbetrachtungen in Form einer 'oder'-Überlagerung möglich. Die Zuordnung der Positionen wird durch Grafiken erleichtert.

Bei der Extremwertermittlung liest SUPER-EK die Ergebnisse der Positionen ein und überlagert diese nach dem Kombinationskriterium. Die Ergebnisse werden dabei anhand der Stab- und Knotennummern verglichen.

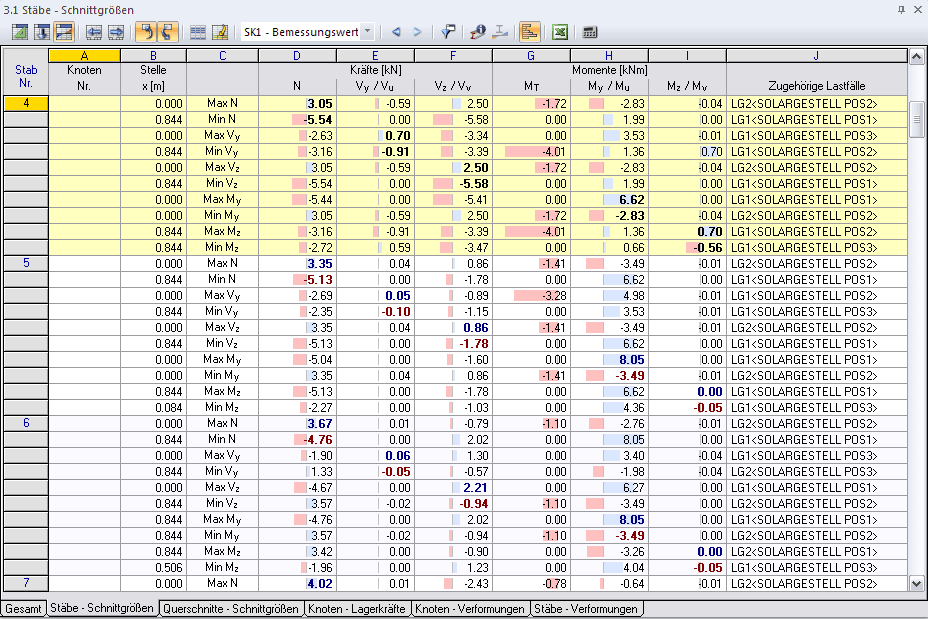

RSTAB-Tabelle 3.1 Stäbe-Schnittgrößen mit SK-Ergebnissen

SUPER-EK | Ergebnisse

Die maximalen und minimalen Extremwerte (Einhüllende) werden tabellarisch und grafisch ausgegeben. Sie lassen sich in das zentrale Ausdruckprotokoll von RSTAB intergrieren.

In vielen RSTAB-Zusatzmodule ist es zudem möglich, die Schnittgrößen von Superkombinationen zu bemessen.
